Gracias Moyito. Lo cierto es que todos usaan esa "droga"seguro que podríamos hablar de un a¡mundo mas sano. Po oro lado no esel Su 37es el 47(me equivoque). Estos son sus datos desde Wkipedia:
El Sukohi Su-47 Berkut (en ruso: Су-47 «Беркут», "águila dorada"; designación OTAN: Firkin), también designado como S-32 y S-37 durante el desarrollo inicial, es un caza a reacción supersónico experimental desarrollado por Sukhoi Corporation. La OTAN lo nombró como «Firkin». Una característica distintiva de este aparato son sus alas en forma de flecha invertida, similares a las del Grumman X-29. Aunque el Berkut ha sido referido como Su-47 desde 2002, sugiriendo un aparato preparado para la producción, la realidad es que se ha usado como un prototipo de demostración de nueva tecnología y la construcción de un segundo prototipo fue cancelada. Su primer vuelo tuvo lugar en 1997.
El Berkut (Águila Dorada o Real) usaba en sus inicios solamente una "S" en lugar de su denominación actual "SU" debido a que era una nave de diseño experimental y no de serie. La tecnología de las alas ATF fue una investigación iniciada en 1950 en la Unión Soviética, utilizando al principio de su desarrollo "la tecnología nazi" capturada por los Soviéticos al final de la guerra, pero por la falta de una tecnología eficiente en esa época, materiales compuestos, computadoras de control para asistir al piloto y vuelo Digital controlado por cables fly-by-wire, para tratar de controlar la inestabilidad del diseño, no se pudo avanzar más con la tecnología ATF.
En el año 2001 el Buró Sukhoi constituyó el proyecto S-37 "Berkut" como un avión para el Siglo XXI como contrapartida del nuevo proyecto F-22 "Raptor" de EE.UU. De "quinta generación". La aeronave de atrevido diseño aerodinámico, estaba en período de pruebas en Rusia.
Sensor IRST en el diseño original de la familia Su-27.
El proyecto S-37 se proyectaba como el primer avión de combate de "supremacía aérea" para la Fuerza Aérea de Rusia, que aprovechaba con éxito, el principio de la tecnología de las alas trazadas hacia el frente (ATF) de donde se deriva la instalación de los alerones delanteros Canard´s adelantados casi hasta la cabina, como los instalados en el caza Su-30 MK de la Fuerza Aérea India, el caza naval Su-33 de la Marina de Rusia, derivado de la familia de aviones de combate Su-27 y en el moderno caza francés Dassault Rafale, pero llevados al extremo, en algo que no se parecía a nada que haya existido antes, en un diseño futurista adelantado a su época. Sujói es considerado como el mejor fabricante de aviones Rusos.
La velocidad del primer prototipo S-37 era solo de Mach 1,6 por la resistencia del aire de la nueva configuración de las alas Canard´s" instaladas frente a las alas principales y adelantadas, casi hasta la cabina y su nuevo diseño no convencional, de alas en flecha invertida, era la verdadera innovación del avión. El diseño de las alas hacia el frente eran parte de una nueva disposición denominada "triplano en tándem".
Pod de detección óptica, similar al utilizado por la familia de aviones caza Su-30. En el MAKS-2009
El nuevo diseño ATF del S-37 cumplía con todas las expectativas de Sukhoi, de crear un avión de combate con una "maniobrabilidad superior" a los aviones anteriores fabricados por la empresa. El sistema de control de vuelo era computarizado y controlado por cable fly-by-wire, similar al usado en el anterior proyecto Su-35, permitiría que la aerodinámica de la aeronave de "naturaleza inestable", sea controlada en todo momento por las nuevas computadoras de vuelo del avión, para evitar que pueda entrar en pérdida de sustentación, ayudar al piloto en los despegues y aterrizajes, y para que pueda concentrarse en las misiones de combate.
Tiene un nuevo sistema de avistamiento para combate contra otros aviones caza (IRST), similar al del caza Su-37, con un sistema de puntería integrado en el casco del piloto, en un pequeño domo con una cúpula transparente sobre el cono del Radar, al costado derecho del parabrisas de la cabina de mando, es un sistema de búsqueda y seguimiento del objetivo enemigo por infrarrojos IRST, que va montado sobre el cono del Radar, funciona en dos bandas de radiación infrarroja y se utiliza, junto con el Radar de la nave, en una misión de combate "Aire-aire" contra otros aviones caza en combate cerrado dogfight, funciona como un sistema de búsqueda y seguimiento por infrarrojos (IRST), proporcionando detección y seguimiento del objetivo pasivo. En una misión de combate "Aire-superficie", realiza identificación y localización de objetivos. También proporciona ayuda de navegación y de aterrizaje, está enlazado con el visor montado en el casco del piloto, con un sensor que gira en forma permanente, mide la distancia del avión enemigo, sin necesidad de alertar al avión enemigo con la señal del Radar de la nave y le informa al piloto, la posición de la nave enemiga.
[editar]Maniobrabilidad
Exhibición MAKS de 2001.
El Su-47 es un avión prototipo avanzado de pruebas, para la aplicación de "nuevas tecnologías" de aviación en el futuro, de diseño "Stealth" y de "alta maniobrabilidad", necesario para la construcción del nuevo proyecto, de un avión caza táctico de largo alcance, conocido como PAK-FA; ha demostrado tener en sus primeros vuelos de prueba, una extremada agilidad en velocidades subsónicas, permitiéndole al piloto, alterar fácilmente sus ángulos de ataque y ruta de vuelo, a media y baja altitud, donde el aire es más denso, pesado y húmedo, las alas proyectadas hacia adelante, capturan y direccionan el aire con mayor facilidad, lo más rápidamente posible, para lograr una respuesta inmediata en las maniobras de combate, para obtener un fácil control de la nave en los despegues y aterrizajes en pistas cortas a baja velocidad, siendo esta capacidad de control, su mayor ventaja frente a otros aviones con alas convencionales; por su avanzado diseño, también es posible mantener su "alta maniobrabilidad" en los vuelos de prueba a velocidad "supersónica" y a una mayor altitud.
Puede realizar maniobras de un máximo de 9 G. (gravedades) mantiene la estabilidad y el control al mismo tiempo, en todo tipo de clima, altitud y velocidad, y puede realizar, las mismas maniobras de sus antecesores, como el caza experimental Su-37 de diseño "súper-maniobrable", pero ahora, con alerones delanteros Canard´s, más aerodinámicos y delgados, pegados al fuselaje del avión, que apenas salen de su estructura central, como los alerones de un misil, los alerones traseros de elevación horizontal, también son muy aerodinámicos y pequeños, proyectados hacia atrás y permanecen junto a los motores, como los alerones de un misil.
Las alas principales en forma de "flecha invertida" proyectadas hacia adelante, construidas con nuevos "materiales compuestos" secretos y muy delgadas, le permiten capturar el aire y lograr el control de la elevación, como un avión de ataque con alas rectas diseñado para obtener un mejor performance de vuelo a media y baja altitud, para realizar todo tipo de maniobras acrobáticas por su gran capacidad de sustentación y la "naturaleza inestable" de su diseño, que solo puede ser controlada por las nuevas computadoras de control de vuelo Digital por cable fly by wire.
El Su-47 también tendrá recubrimiento "Stealth" y nuevas "pantallas planas" de información completa en la cabina, el piloto tendrá el nuevo "casco de información" con sistema de designación de blancos de batalla, para combatir contra múltiples blancos enemigos, utilizado por el nuevo bombardero biplaza Su-34, que Rusia exportará más adelante.
El SU-47 de producción en serie, será uno de los aviones más rápidos y maniobrables del mundo, su diseño avanzado de alta maniobrabilidad, para obtener un mejor performance de vuelo a media y baja altitud, en combinación con su capaciad de lograr altas velocidades, con alerones "ultra delgados" y sus potentes motores, le permiten tener un gran rendimiento en vuelo, mejor capacidad de elevación, alcanzar altas velocidades en corto tiempo y lograr una "súper-maniobrabilidad", en todo nivel de altitud y velocidad.
En baja altitud y velocidad, en donde el aire es más denso, húmedo y pesado, se consume más combustible para avanzar y las alas deben estar adelantadas, para poder controlar un mayor flujo de aire sobre las superficies de vuelo, esto se logra fácilmente con las alas en forma de "flecha invertida" proyectadas hacia adelante, permitiendo realizar vuelos rasantes a nivel del mar, con un control total de la nave.
En mayor altitud y velocidad, en donde el aire es más fino y las alas deben permitir, que el aire fluya más rápidamente sobre las superficies de vuelo, con la menor resistencia posible, para tener un mejor performance de vuelo, esto se logra con las nuevas alas "ultra delgadas" pegadas al fuselaje del avión, los pequeños canard´s y elevadores horizontales, inclinados hacia atrás, como los de un misil supersónico, construidas con nuevos "materiales compuestos" secretos y que apenas salen de su estructura central, (ver dibujo con esquema del avión) ignorando las alas en forma de flecha invertida, supera ampliamente a todos los aviones de combate conocidos hasta ahora.
El nuevo diseño del SU-47 utiliza todas las experiencias obtenidas de diseños aerodinámicos, en otros aviones de combate de Rusia en el pasado, como el MiG-31 de alas delgadas y excelente desempeño, a gran altitud y velocidad, pero que era difícil controlarlo a media y baja altitud; el caza naval Su-33 con alerones delanteros Canard´s que permiten vuelos acrobáticos de "alta maniobrabilidad" a baja altitud y control total del avión, en la denominada "velocidad cero", pero limitan su velocidad y altitud, y el nuevo cazabombardero biplaza Su-34 con la cabina de alta tecnología de batalla.
El tren de aterrizaje delantero se retrae hacia adelante y se guarda, en un foso bien adelantado bajo la cabina, para dejar espacio a las armas internas y un lanzador rotatorio, detrás de la cabina, entre las toberas de entradas de aire de los motores, con misiles "Aire-aire" de corto alcance y pilones de carga en las alas, para misiles "aire-aire" de largo alcance; el tren de aterrizaje principal, se retrae hacia adelante y se guarda en un foso, bajo las toberas de entrada de aire de los motores, en forma similar al del MiG-31.
Es considerado como la plataforma base de experimentación, para el desarrollo del nuevo caza de supremacía aérea de Quinta generación de cazas de reacción de largo alcance T-50 PAK-FA, que Rusia fabricará en forma conjunta con India, con nuevas alas de "forma Romboidal", similar al diseño de las alas del F-22 "Raptor" y superficies "Stealth" para reducir su firma de radar, que tendrá el mismo tren de aterrizaje del Su-30, la moderna cabina de mando y los motores con empuje vectorial del nuevo caza Su-35.
Si el "súper-maniobrable" caza Su-47, se llegara a fabricar en serie en el futuro, podría ser considerado como un diseño de avión totalmente nuevo de "generación 5.5" y de "sexta generación" que estará adelantado a su época y no tendrá rival conocido, en el mercado de aviones de combate.
Su diseño de ala ultra delgada en forma de flecha invertida, junto con los alerones delanteros Canard´s, que conforman un nuevo tipo de configuración de diseño combinado, que supera a todos los aviones convencionales, a comparación de los aviones anteriores de alas de diseño normal, le permite tener las siguientes ventajas:
Angulo elevado de ataque
Superioridad en combates cercanos "Dogfight"
Un mayor rango de ataque en velocidad subsónica
Una mayor resistencia al efecto stall (perdida de sustentacion) y característica anti-giros (Barrenas)
Mayor estabilidad en ángulos de ataque pronunciados
Una pista de despegue de menor extensión
Mayor régimen de ascenso
Mayor capacidad de altitud y velocidad
Aterrizajes más cortos
[editar]Fuselaje
El fuselaje está compuesto de aluminio con una aleación de titanio y un 13% de material compuesto, con recubrimento "Stealth", se proyecta hacia atrás rematando con dos radomos traseros a los lados de los motores, con dos radares de distintas formas de ondas, para detectar posibles amenazas enemigas en distintas altitudes de vuelo.
[editar]Alas
Diseñado como un avión de alas en flecha invertida, en una nueva combinación de alas tipo flecha invertida-canard´s; tiene además, pequeños alerones horizontales de elevación proyectados hacia atrás, que permanecen junto a los motores, en combinación con grandes alerones delanteros canard´s, instalados en los costados del borde de ataque, sobre las toberas de ingreso de aire a los motores, como los alerones de un misil, en un diseño futurista de triple ala en tándem, único en su tipo y adelantado a su época.
[editar]Futuro
Su moderna tecnología de vuelo y la función como banco de pruebas, de nuevas tecnologías experimentales, para recolectar información sobre el comportamiento de su avanzado diseño futurista, está siendo aplicado en el nuevo caza PAK-FA de Rusia, y en el nuevo caza Chengdu J-20 totalmente fabricado en China.
Su construcción en serie ha sido aplazada por ahora, para favorecer la construcción del nuevo caza PAK-FA, que tiene ocupadas las líneas de ensamblaje y a los técnicos rusos, para la rápida producción en serie de este moderno avión de Quinta generación de cazas de reacción, gracias a la información recolectada por las pruebas de vuelo del Su-47, pero es posible, que se pueda construir en serie en el futuro, como un caza naval, con alas de geometría variable y como un avión de combate no tripulado.
[editar]Especificaciones técnicas
[editar]Características generales
Tripulación: 1
Longitud: 22,6 metros
Envergadura: 20 metros
Altura: 6,3 metros
Superficie alar: 61,87 metros cuadrados.
Peso vacío: 16.375 kilogramos
Peso con carga normal: 25.000 kilogramos
Peso máximo al despegue: 35.000 kilogramos
Planta motriz: 2 motores turbofán de empuje vectorial Lyulka AL-37FU con 2 postquemadores Aviadvigatel D-30F6.
Empuje seco: 83,4 kN (18.700 lbf) cada uno.
Empuje con postcombustión: 142,2 kN (32.700 lbf) cada uno.
[editar]Rendimiento
Velocidad máxima: mach 1,7
Velocidad máxima a nivel del mar: mach 1,1
Alcance: 2.300 mi (5.050 km)
Techo de servicio: 18.000 m (59.050 ft)
Velocidad de ascensión: 730 m/s (143700 ft/min)
Carga alar: 560 kg/m² (79,4 lb/ft²)
Armamento
Cañón: GSh-30-1 de 30 milímetros con 150 proyectiles.
14 puntos de fijación para llevar:
Aire-aire: R-77, R-77PD, R-73 y K-74
Aire-tierra: X-29T, X-29L, X-59M,
X-31P, X-31A, KAB-500 y KAB-1500
KAB-500L 500kg. Bombas guiadas por láser.
KAB-500T TV-guided bomb
AS-20: 2 x Kh-59 Misil naval antibuque.
AS-17 Krypton: 4 x Kh-31A
Kh-31P: 4 Misil anti-radiación.
Bueno Master. Te voy a poner en un pequeño dilema, pero es que el avión civil que he encontrado, es muy probable, que esté siendo utilizado para transportar los componentes tan enormes del A-400 a Sevilla. Se trata del BELUGA, una adaptación de A-300 civil para el transporte de voluminosas cargas. Es un sospecha. Si lo quieres cambiar, tu eres el jefe. Solo se ve un poco de la cola pero se sabe perfectamente que es él.

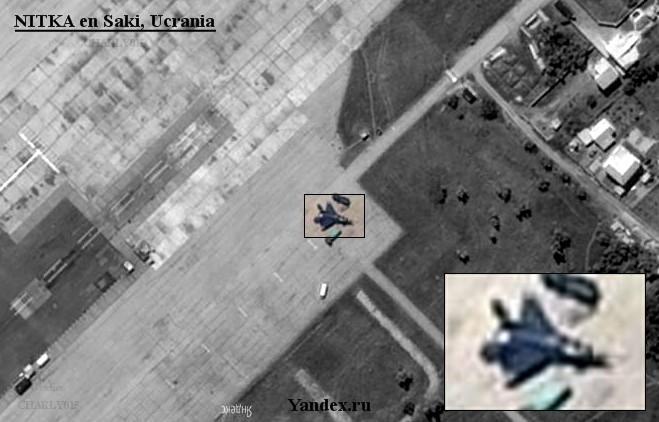

Buenas noches amigos. He estado mirando varias paginas y me encontré con algo que no entiendo. La foto que publico, la encontre en este enlace www.ejercitos.org/ ...&start=210. Mi curiosidad me llevó al lugar, Saki en Ucrania, pero en mi google earth no aparece nada.
Alguien me lo puede explkiar ¿ pertenecerá a algún otro programa parecido al google earth?

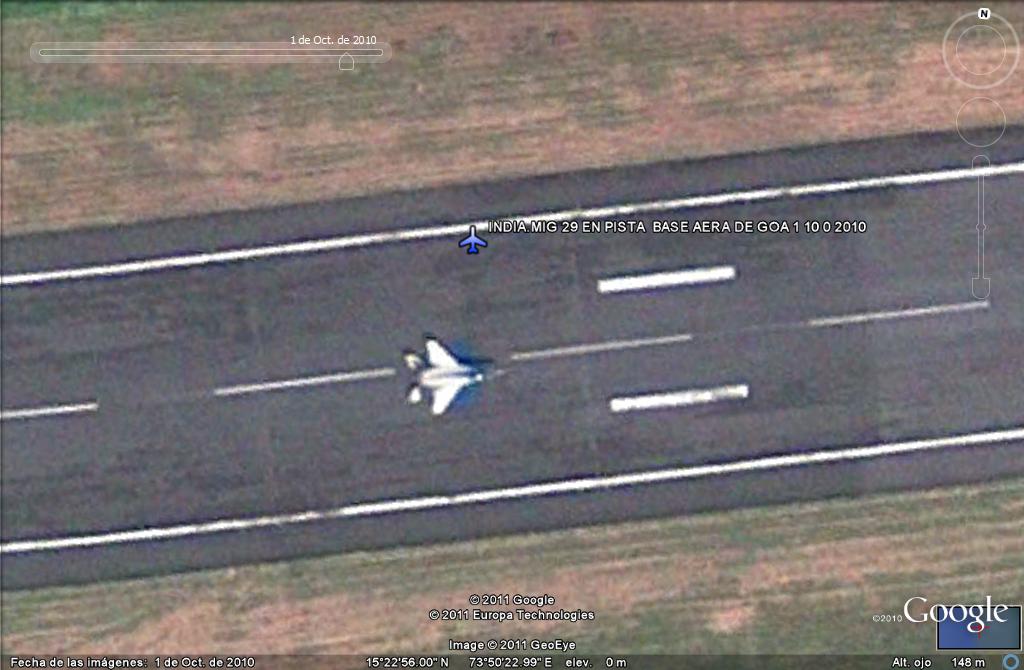

Buenas noches amigos. No es que yo diga que sea, pero hace unos meses la marina india recibió los nuevos MIg 29 K para su futuro portaaviones que están construyendo en Rusia. Casualidd o no, he encontrado este Mig 29 correteando por la pista de Goa, que es el cual están destinados lo nuevos aviones mientras su montura marina no esté dispuesta.
SAu2
que no daría por estar sentado atrás de esos controles!!!!!!!!, baa, no me importa, total, me siento en mi moto y me agacho un poco, y hago de cuenta que voy ahí!!
Pero hablando en serio, esas fotos de los comandos en vuelo las saca el piloto para envidia del mundo.
