Así debió ser amigo Master. Yo pensé lo mismo cuando observé el tamaño de ellas en un radio bastante pequeño. Aunque en mi país eso no pasaría. Tenemos en todas las provincias casos de viejos lugares en los que vive muy poca gente (ejemplo: menos de 100), pero NO SE CAMBIA EL NOMBRE DEL LUGAR, por ser el nombre histórico que pudo estar en los registros aún ANTES del asentamiento del primer habitante. Pero SI, puede ocurrir que habilitemos un NUEVO nombre para una NUEVA ciudad, como es el caso de Tolhuin en la provincia de Tierra del Fuego. (caso que tu ya conoces muy bien gracias a un post de Bixen).

La torre de Bismarck en Schoden Rheinland-Pfalz Alemania
Planificación
En 1901, el Gobierno tiene previsto en los viñedos del dominio Ockfen, la construcción de un refugio en la ladera del Sarre Geisberges para sus trabajadores. El Terreno para la construcción lo ofreció sin costo alguno la iglesia Schoden. La idea de utilizar el refugio como una torre de vigilancia le correspondió al Ingeniero Forestal Willibald Hopp. El refugio desde ese momento se convirtió en una torre con plataforma de observación y fue financiada a través de donaciones.
Trabajos de construcción
En septiembre 1902 se colocó la primera piedra, o piedra fundamental y comenzó la construcción de la torre de observación. Los trabajos de albañilería fueron hechos por contratistas de Lorth Beurig, que terminaron la obra el 18 de octubre de 1902, restando solo los trabajos de terminación que se concluyeron los primeros días de abril de 1903.
Los principales materiales utilizados para la construcción fueron: cuarcita, pizarra y piedra arenisca roja.
Descripción Torre
De 6,30 metros de altura, (incluyendo el parapeto final), la torre fue concebida como Torre de Bismarck, aunque sin dispositivos de iluminación y fue en gran parte construída en mampostería. El edificio, desde el área de la base fue diseñado de forma rectangular, (4m x 3m). La puerta de entrada de 2,20m x 1,85m. Da a una escalera curva de piedra arenisca con 17 anchos escalones de 0,75m. Que conducen a la plataforma de observación, o corona almenada, que se cierne sobre un friso de arcos de medio punto. El espesor de la solera es de 0,40 m.
Sobre una base de 1,10 m de altura, los 4 m restantes contienen una entrada a la planta del piso elevado en el lado SE. A cada lado del valle tiene una ventana de 0,80m x 0,80m, y una pequeña abertura incrustada de 0,40m x 0,80m en la tercer pared.
La plataforma de observación rectangular que está en voladizo sobre un friso de arcos con placas superiores biseladas en el lado SE de la escalera fueron terminados en almenas. En la esquina occidental se encuentra montado un soporte para un poste o mástil para bandera.
Historia de la Torre
El 21 de julio de 1903, a la torre se le empotró en el lado sur un medallón de bronce en relieve de Bismarck, (que fue robado a mediados del año 1970), inaugurándose así como Torre de Bismarck.
Para fines de febrero de 1945, los estadounidenses se instalaron bajo la torre de Bismarck en el Sarre, para formar una cabeza de puente. Durante este período de guerra el edificio fue seriamente dañado.
El lote de 212 metros cuadrados que ocupa la Torre de Bismarck , hasta comienzos del año 1974 , fue de propiedad del dominio Viticultura del Estado y luego, el 22 de febrero de 1974 se transfirió por venta al Municipio de Schoden a un precio de 1000 marcos.
En los años siguientes, la entrada fue tapiada y se niveló la pendiente a su lado de manera económica en aproximadamente 1 m y hoy permite un normal estacionamiento, con acceso por un camino vecinal. En el parapeto y la plataforma se realizaron reparaciones provisionales.
A petición de la AMT Saarburg-OST, la torre fue restaurada antes de 1997 por la administración del estado.
En el año 2000, Charles Bidinger instaló en el lugar del desaparecido medallón de Bismarck de la Torre, una nueva placa con un relieve de Otto von Bismarck y la inscripción

La torre se encuentra habilitada para su acceso todo el año.

Bonita atalaya.

Torre Bismarck en Sargenroth Rheinland-Pfalz
Planificación y Finanzas
Luego del llamado de los estudiantes alemanes en el que invitaban a construir torres, columnas y pilares a Bismarck, los Pastores K. Echternacht de Pleizenhausen y Pfarrer Kossuth de Ellern estaban muy entusiasmados en septiembre 1899 y querían construir una Columna de Bismarck en el Hunsrück.
El 25.10.1899 se reunieron bajo la presidencia del Administrador del Distrito Simmern, (Dr. Beckerath) con los ciudadanos admiradores de Bismarck más entusiastas y se decidió establecer una Columna de Bismarcksäule. Ellos fundaron un Comité Ejecutivo, entre cuyos miembros se encontraban, el Alcalde von Simmern, Kastellaun, Kirchberg, Rheinböllen Ohlweiler.
La comunidad Sargenroth pretendía "el más bello espacio disponible del Hunsrück" y el espacio judicial (Thingplatz), que también se utilizaba como "Nunkircher mercado", como lugares potenciales para la ubicación de la Torre. No obstante se hacen siete propuestas mas, a saber: Simmerkopf, Kirchberg, Riesweiler, Wasserscheide zwischen Mosel und Nahe, Uhlerkopf, Himmelsleiter bei Argenthal und Simmern. Y las ultimas en debate fueron Sargenroth y Kirchberg.
El Comité Ejecutivo del alumnado alemán, eligió el 18.12.1899, el diseño ganador del primer premio otorgado a “Ocaso de los Dioses”, para la construcción de columnas de Bismarck, realizado por el arquitecto Wilhelm Kreis, entre otros diseños que incluyen las torres en Bad Ems y Kirn. La altura de la Columna debía ser de 12 metros.
Después de la presentación de los dos lotes para su construcción, que habían llegado en una corta lista, el Profesor Kreis, que visitó la obra de construcción a nivel local, el 12.03.1900 dio su visto bueno al viejo Thingplatz en Nunkirche en Sargenroth, manifestando: "Este lugar es en pocos términos, por su ubicación escénica y naturaleza, adecuado de una manera excelente para ese propósito", y el 26.03.1900 , el Comité refrendó esta opinión del arquitecto.
El Comité Ejecutivo, a los efectos de su pronta construcción se valió de préstamos hipotecarios, y dió origen a varias solicitudes de donaciones, venta de postales alegóricas y rifas.
En abril de 1900 ya se habían recaudado 2.778 marcos en donaciones, de los que la Asociación de Rural de Hunsrück había donado 500 marcos. Se realizaron además, numerosas donaciones en especies por parte de personas y empresas.
El sitio fue transferido al Comité por el Municipio de Sargenroth de forma gratuita.
Debido al emplazamiento de la obra y el bajo importe obtenido por las donaciones el importe total de la torre se mantiene relativamente bajo en 13.300 marcos. Bajos.
Trabajos de construcción
El 14 de mayo de 1900 se dieron comienzo a los trabajos de movimiento de suelo y el 24 de junio de 1900 en una sencilla ceremonia se colocó la piedra fundamenta. El director de obra designado fue el Arquitecto Peter Weirich de Sargenroth. Los materiales utilizados fueron fundamentalmente piedra de cuarzo gris, basalto Mendiguer, piedra arenisca y cemento Porland que fuera donado en gran parte por Dyckerhoff y Amöneburg hijos (cinco toneladas).
En lugar de la altura inicialmente prevista de 12 m, la columna fue construída hasta los 17,50 metros, aunque esto derivó en un retraso de obra por falta de fondos, debiéndose recurrir a la venta de 6.000 metros cuadrados de terreno y realizar sorteos de lotería, que permitieron finalizar los trabajos en Agosto de 1902
En 1901 ya se había formado el Comité Ejecutivo del " Club de Torre de Bismarck Hunsrücker "presidido por el Administrador del Distrito Dr. Gustav Adolf von Beckerath.
Especificaciones
Se trata de una Torre de observación con dispositivo de iluminación, asentada en una doble base cuadrada cuyas medidas son: de la base inferior 12,40m x 12,40m y la segunda etapa 7,80m x 7,80m.
Se eleva luego una torre también cuadrada desde la base a 2,50 m. Con una longitud de arista de 5,50m x 5,50m. El nivel más bajo es del podio a 1,10 m de altura, la altura del escalón más alto del podio es de 0,90 m (altura total de la plataforma se acerca a la base de la torre: 2,00 m).
Una escalera de 1,40 m de ancho, con catorce escalones en el lado de entrada (NO) lleva centrado sobre los dos escalones del podio 1,95 mx 1,26 m de ancho rango de entrada de la torre. El 1,80 x 1,00 m puerta de entrada ancha se tomó 1,45 m de profundidad en la base de la torre.
Los cuatro lados del eje se hacen - como en el proyecto de "Götterdämmerung" típica - de tres cuartos de columnas, que se mantienen unidas por un arquitrabe con el sistema de dos vías.
En el lado suroeste de la columna se encontraba originalmente pintado sobre una lámina de Bismarck la inscripción "Para nuestro Bismarck".
En tres lados de la columna (excepto lado SE), se encuentran en la parte inferior de la ranura del eje de la torre tres ventanas de paño único de 0,15m x 1,80m, y en la parte superior de la torre de eje, dos marcos adyacentes de ventanas de 0,15m x 1,80m.
Originalmente, se accedía a la plataforma de observación de la parte superior de la torre a través de una escalera de madera con 69 escalones. En esta plataforma cuadrada de dimensiones interiores: 2,60m x 2,60m, con un espesor de paredes de 0,50m, y una escotilla rebatible de acceso que mide 1,60m x 0,80m.
La iluminación se encendió accionando ocho cajas pequeñas, cuadradas y desmontables de chapa de hierro para el fuego. También contaba con dos cajas similares pero de 1,30m x 0,25m que se fijaron a un lado de la plataforma llenas con la arena empapada con gasolina y queroseno y fueron encendidas.
Inauguración y alumbrado
El 31 de Agosto de 1902 , una solemne inauguración fue celebrada con gran participación de los ciudadanos de Sargenrother Bürger statt. El discurso principal fue llevado a cabo por los miembros de la Asamblea Estatal Electoral, Célula Kreuznach Simmern, Pastor D. Hockenberg.
Por la noche, se encendió con gran éxito el sistema de iluminación de las ocho cajas de fuego de la torre.
Historia de la Torre
La recién fundada Asociación Hunsrücker Torre de Bismarck eV fue designada el 17.12.1901 propietaria de la torre de observación, y desde entonces fue la responsable de su cuidado y mantenimiento.
El cartel dedicado a Bismarck pintado en el lado SW, colocado en fecha desconocida fue eliminado y reemplazado con una placa de bronce con la inscripción:
Después de la Segunda Guerra Mundial, la Torre de Bismarck pasó a ser de propiedad del Distrito de Rhein-Hunsrück, por resolución de la Asociación Hunrsrücker en el año 1945.
En 1975, la torre de Bismarck fue restaurada.
En 1976 el distrito de Rhein-Hunsrück sedió la propiedad de la Torre al Municipio Sargenroth de forma gratuita. Sin embargo, Esta noble acción fue rechazada por estimar que el mantenimiento de la torre sería de un alto costo. La Asociación Comunal del Municipio de Simmern ahora es propietaria del edificio.
Una nueva escalera de caracol de acero con 60 escalones en cuatro tramos, cada uno con 15 escalones mas una escalera de acero de diez escalones conduce a la puerta rebatible de la plataforma de observación.
La escalera externa fue provista de pasamanos a ambos lados.
El 100º Aniversario de la torre de Bismarck fue en agosto de 2002 y se celebró con un partido y la distribución de un pequeño libro-folleto de 32 páginas emitido por el Dr. Fritz Schellnack de Sprendlingen.
La vista desde la torre se ve limitada por los árboles circundantes. El edificio se encuentra en el año 2010 en buen estado y limpio.
Horarios de apertura
La Torre Bismarck está abierta al público todos los días, (s/informe mayo de 2010).

Muchas gracias por esta nueva aportación, Moyito.

Columna Bismarck en Rengsdorf - Rheinland-Pfalz Alemania

Planificación
En 1901, el Alcalde Wink, alentó al Presidente de la Sociedad para el Mejoramiento de Westerwald, para que se construya una Columna de Bismarck en Rengsdorf.
El 24-07-1901 se realizó el primer llamado a la población para obtener donaciones para la construcción de la columna de Bismarck en Rengsdorf. Además de responder la población Rengsdorfer, también se obtuvieron donaciones de los clientes del Spa del lugar.
El posadero Lindner, sugirió que el arquitecto Hans Bloemers de Bonn fuera tomado como arquitecto de la columna, ya que en 1900 había trabajado como jefe de obra para la Columna de Bismarck en Bonn Gronau con muy buen desempeño.
Hans Bloemers realizó para el 20-12-1901 un diseño para la Columna de Bismarck propuesta. La estimación de gastos asciendía a un total de 14.000 marcos.
El 18.02.1902 se formó el "Comité para el establecimiento de la columna de Bismarck en Rengsdorf" y el Consejo de la Alcaldía lo aprobó disponiendo también de una donación. El 09 de marzo de 1902, el Comité fue oficialmente fundado en una reunión convocada para avanzar en el proyecto. El Presidente de este Comité fue el Administrador del Distrito de Neuwied, Gobierno de Runkel, y el Arq. Bloemers de Bon resultó Miembro.
Ese mismo mes, una nueva solicitud para donaciones fue pedido a la población. Además junto a esta convocatoria, fue elegido como el lugar de construcción, Kaisereiche, emplazamiento que el Consejo había adoptado a propuesta de la Sociedad de Transporte y Mejoramiento. La razón principal de la elección del lugar fueron sus magnificas vistas panorámicas sobre el valle del Rhin. El 26-04-1902 , un nuevo llamado por donaciones se volvió a publicar en el periódico local y el Comité eligió el proyecto del Arquitecto Bloemers a propuesta del posadero Lindner.
El 30-07-1902 se celebró la ceremonia de colocación de la piedra fundamental. Por 17 horas una procesión comenzó a reunirse a partir de doce clubes a los que se le sumaron muchos otros ciudadanos rumbo a Kaisereiche. Siempre en movimiento, se les unió el Comité del festival y los oficiales que estaban alojados dispersos ese día en múltiples lugares de la zona. El discurso de bienvenida fue realizado por el Geh. Regierungs-Rat von Runkel, el discurso principal fue el segundo, del Alcalde Wink. Andrée, Maxima autoridad de Guardabosques, dejó entonces un documento que estaba en el interior de una caja de cobre de 35 cm de largo, 24 cm de ancho y 8 cm de altura) en el lugar de la piedra fundamental, luego se lo amuralló junto con algunas monedas, periódicos y dibujos de columna Bismarck.
Los fondos obtenidos por donaciones de los ciudadanos de Rengsdorf, Neuwied y Anhausens alcanzaron la suma de 7.825 marcos, desde los "Eisernen Bestande" de la ciudad Rengsdorf se recibieron 2.000 marcos, y un préstamo blando de 5.000 marcos.

Trabajos de construcción
El arquitecto Hans Bloemers se hizo cargo de la administración del sitio y de la construcción de su diseño.
El maestro albañil William Kestner y Peter Jung de Rengsdorf fueron los ejecutores de los trabajos de construcción de la columna de fuego y el tallado de las rocas respectivamente, como lo habían hecho con la Columna de Bismarck de Gronau Bonn.
Como material de construcción para la columna se utilizó principalmente roca volcánica cemento y ladrillo.

Descripción de la Columna
El 13,5 m de altura, columna de fuego sin plataforma de observación, tiene una base cuadrada muy similar a la galardonada "Götterdämmerung ", (Ocaso de los Dioses) del arquitecto Wilhelm Kreis.
Como base de la torre se construyó un pedestal cuadrado con una longitud lateral de 7,00m x 7,00m y una altura de 0,94 m, sin placas de cubierta que la rodea hasta una altura de 0,72 m. Luego, de 22 cm de espesor una cubierta de placas en todos los cuatro lados.
Desde el nivel del podio se levanta la base de la torre cuadrada hasta la altura de 1,93 m, que luego se estrecha ligeramente hacia la parte superior. Esto es seguido por el eje de la torre real. Entre la banda de rotación y por debajo de la cornisa del eje de rotación un friso de roble se instaló de acuerdo con el diseño de Bloemers H.
Los cuatro vertices del eje están hechos de tres cuartos de columnas, que se mantienen unidas por un arquitrabe. Montado en la cabeza de la torreta y separado de la estructura en dos etapas fue instalado el sistema de iluminación.
En la parte posterior de la torre y en el centro se instaló una ventana aspillera. También en la parte posterior del edificio se encuentra una puerta de 0,70 mx 1,70 m de ancho, accesible a través de dos etapas. La plataforma se interrumpe en este lugar por un metro de longitud. Por esta puerta se accede al interior de la columna de fuego.
Para acceder al brasero Instalado en la parte superior, se debe utilizar una escalera construida en el interior de la columna. En el cuerpo superior, en la parte posterior hay un arco de medio punto que funciona como apertura con opción de salida al arquitrabe.
El brasero cuadrado consistía en ladrillos refractarios con arcilla refractaria, que sostenían una bandeja de 7 metros cuadrados alimentados con leña y queroseno y un tiempo de consumo estimado en 2 horas, alcanzando una altura de llama de 3 a 5 metros.
Originalmente montado en el frente y de 1,50 m un gran escudo de bronce de Bismarck que también fue diseñado por el arquitecto Bloemers y construido en bronce por Fundiciones Gladbeck de Friedrichshagen, Berlín.

Historia de la Torre
El 21-06-1903 la columna con una gran participación de la población, las autoridades y militares fue inaugurada. Las palabras de bienvenida estuvieron a cargo de del Gobierno de Runkel, y su orador principal fue el Prof. Mutzbauer de Neuwied. Luego Andrée, Jefe de Guardabosques entregó la columna al cuidado de la Iglesia de Rengsdorf. El Alcalde Wink, como representante de Rengsdorf se hizo cargo de la Columna como de propiedad de la Ciudad de Rengsdorf. En las horas de la tarde, el sistema de iluminación de la columna fue encendido por primera vez.
El 24-04-1904, el Comité Columna de Bismarck realizó su última reunión.
El escudo de bronce de Bismarck en 1945 fue eliminado por tropas francesas de ocupación.
En el verano de 1963, la Columna de Bismarck recibió un nuevo escudo de Bismarck, donado por el Dr. Jost Henkel, con la inscripción:
En los años 1986/1987 , los sistemas se han mejorado alrededor de la columna de Bismarck, y en la torre se llevaron a cabo obras de renovación.
La Columna de Bismarck en 1990 fue una vez más restaurada, y se instaló un sistema eléctrico de iluminación.
El 14/06/2003 se celebró el 100º aniversario de la Columna de Bismarck, incluyendo entre otros actos, la apertura de una exposición sobre su historia.
En mayo 2010 , el edificio se encuentra en buenas condiciones. La puerta de metal en la parte posterior de la torre está cerrada. En su interior, y hasta unos 3 metros la ascensión al tazón de fuego sólo es posible a través de crampones.

Torre Bismarck en Neuwied-Heddesdorf Rheinland Pfalz
Planificación
El Ayuntamiento y el Alcalde Richard Bidgenbach de Heddesdorf planificaron luego de la muerte de Otto von Bismarck entre los años 1898/1899, construir un espacio y un monumento a Bismarck en Rengsdorf. Por iniciativa del Alcalde de la municipalidad y disposición de ésta, se otorga anualmente cierta suma para dar cumplimiento a este objetivo. Pero esta cantidad no era suficiente para la construcción de un memorial a Bismarck con su respectiva base. No obstante, el lugar planificadamente elegido para la obra, y elevado a su consideración fue autorizado. Antes de este hecho, la Asociación de Veteranos de Heddesdorf ya había propuesto antes, como sitio ideal la Montaña Heddes Dorfer a 127 m sobre el nivel del mar. Además, la Asociación de Veteranos lideraba las campañas de recolección de donaciones con el fin de realizar el proyecto.
El 05-02-1899 el Coro de Heddesdorf (MGV), organizó un concierto a beneficio de la obra.
El 01-04-1904 Heddesdorf fue incorporada a Neuwied, y a fin de que los progresos logrados hasta el momento por donaciones tuvieron que ser entregados a la ciudad de Neuwied. Un contrato celebrado con los responsables, reguló la continuación de la construcción del proyectado monumento Bismarck. El fondo del edificio en ese momento era de cerca de los 9.000 marcos.
Cuatro años después, el 10-02-1908 los arquitectos designados Henry y Theodor Hermann realizaron una estimación de costos que superaba los 6.000 marcos. En una sesión pública el Ayuntamiento decidió construir en el lugar promisorio el monumento a Bismarck en Heddesdorf con vistas panorámicas de la montaña, sobre la base de las de las normas para Construcción de la Diputación. El fondo del edificio había entonces crecido a casi 10.000 marcos.
Los costos totales de la torre fueron finalmente 10.850 marcos.
Trabajos de construcción
Encargados de la construcción fueron designados los arquitectos y contratistas Heinrich y Theodor Hermann y Josef Ganzer junior, representante de Neuwied.
Como material de construcción principalmente fueron utilizados cantos rodados, cemento, y piedras artesanalmente talladas para las plataformas y los pasos.
Para fines de junio 1909 , la construcción estaba muy avanzada, solo faltaba las escaleras, pasamanos y la superficie de asfalto en la plataforma.
El 27 de Julio 1909, el trabajo aún no estaba terminado, por lo que la inauguración prevista para el 30/07/1909 no podría llevarse a cabo, no obstante se realizó, (según otras fuentes fue el 30-08-1909). Los trabajos de nivelación del sitio y la parquización estaban aún pendientes.
En 1910, fueron necesarios 200 marcos mas para la adquisición de plantas hortícolas.
No fue hasta el 05.07.1911 , que todo el trabajo será completado. Las plantas hortícolas fueron encerradas por un seto, entre los contrafuertes se plantó hiedra.
La inauguración oficial por terminación final fue abandonada entonces, porque el edificio estaba siendo visitado regularmente.
Descripción de la Torre
El 9 m de alto, esta Torre de Bismarck era una imponente torre de observación construida con forma ovalada y elíptica.
El edificio tenía ocho contrafuertes, arqueados unos contra otros y fueron rellenados con tierra por debajo.
En el lado norte, una escalera de tres metros de ancho con 23 escalones conducen a la terraza de 48 metros cuadrados a cuatro metros de altura. En el medio de la terraza tenía un monumento 5 m de altura con un escudo de bronce de Bismarck, hecho en la Fundición Gladbeck de Friedrichshagen, Berlín, fue erigido.
Historia de la Torre
En 1911, un grupo local de Neuwied, instalaron dos bancos de descanso en la plataforma.
En 1912, Se realizó un relieve artesanal para decorar los nichos de la "torre de observación Bismarck".
En la Segunda Guerra Mundial, la plataforma de la torre fue utilizada como torre de observación antiaérea. Cuando la guerra terminó en 1945, el edificio quedó dañado seriamente.
El monumento fue eliminado el 26-06-1974 porque así se resolvió como parte de la nueva planificación del desarrollo de una ruta. Lamentablemente aquellos planes para el área del sitio conmemorativo fueron abandonados más tarde.
Hasta el año 1978 aún se encontraban en el lugar algunos de los últimos restos del monumento.
A pocos metros del lugar de la antigua torre, en 2006, se erigió un monumento de piedra en honor a la Torre de Bismarck, este Memonial de Piedra (Gedenkstein) de Bismarck-(Turm-) fue inaugurado el 28 de mayo de 2006.
Parte de los cimientos de la antigua torre, hasta el mes de mayo de 2010, eran todavía reconocibles.

Gracias por estas nuevas aportaciones.

Esta ultima, se podria llamar: la torre "chata" de Bismarck.

Así es amigo!!...aunque ya van, que yo recuerde....3 (tres), ésta, la torre de Cossebaude en Dresden y la de Schoden en Rheinland, y creo que gana en chata la de Cossebaude, creo que con 4 metros de altura, no?

Bueno, esa mas que torre, era una terraza.

La Columna de Bismarck en Landstuhl Rheinland Pfalz Alemania
Planificación
Tanto la proposición de construir una Columna de Bismarck en Landstuhl, como la financiación de los gastos inherentes, corrieron por cuenta del Industrial y admirador del Canciller Otto von Bismarck, Carl Ferdinand Freiherr von Stumm-Halberg (1836-1901), muy motivado por la muerte de Bismarck.
El Baron von Stumm Halberg donó el costo total de 27.000 marcos para la construcción de esta torre.
Como sitio ideal para la obra, eligió una parte del terreno de su propiedad en los bosques de Landstuhl, en Kirchberg.
El promotor del proyecto, al igual que en muchas otras ciudades alemanas, se decidió por el diseño que fuera galardonado con el primer premio del cuerpo estudiantil alemán denominado "Crepúsculo de los dioses", realizado por el arquitecto Wilhelm Kreis para cristalizar su obra.
Debido a la mala salud de Carl Ferdinand Freiherr von Stumm- Halberg, fue dispensado de concurrir a la Ceremonia de Colocación de la Piedra Fundamental en 1899 y falleció poco después de la inauguración de la Columna, el 08 de marzo de 1901.
Trabajos de construcción
La supervisión de la construcción estuvo a cargo del Arquitecto del Distrito Lai de Homburg/Saar, la ejecución de las obras fueron llevadas a cabo por la empresa Franz Schreiber de Landstuhl.
Como material de construcción fue utilizada principalmente piedra arenisca, extraída de una cantera en las cercanías de la obra.
Descripción de la Torre
De 19 metros de altura, esta torre de observación con opción de iluminación fue construída sobre una base sólidamente equilibrada y a nivel sobre el terreno.
Esta base de dos metros de altura, se realizó en dos estapas de dos cuadrados como pedestales y en la parte frontal de la columna (lado sur), en ambas se ejecutaron 2 tramos de 5 escalones de piedra en la parte del centro que conducen a la entrada de la torre.
Desde el nivel de la base a 2,50 m parte hacia arriba de la columna, el eje de la torre con los cuatro lados del eje al que se le ejecutaron de la forma típica que carecterizó al proyecto de "Götterdämmerung", 4 pilares de tres cuartos de columnas, que se mantienen unidas por un arquitrabe con el sistema de dos vías.
En el lado de la entrada un escudo del Aguila Imperial de 2,40 m x 1.00 m fue realizado por el escultor Wenceslas Jina de Koblenz sobre un diseño del arquitecto Ronid, y colocada sobre la gran entrada con el escudo de armas hecho de piedra arenisca de Bliestaler. Un escudo del Águila Imperial también está en la parte posterior de la torre, justo debajo de la cresta.
Por encima de la celosía tiene dos ventanas de 2m de ancho.
En el interior, una escalera de caracol de piedra en el interior con 74 escalones conduce a la plataforma de observación en la cabeza de la torre.
En esta plataforma, se encuenta el tazón de fuego con un diámetro de 1,8 m comparativamente muy grande y de hierro fundido cuyo costo fue de 500 marcos. Fue encendido con maderas de pino de haya, con estopa (lino y cáñamo residuos).
Historia de la Torre
El 30 de Junio de 1900 , esta Columna de Bismarck fue inaugurada. Después de la muerte de su titular, Carl Ferdinand Freiherr von Stumm-Halberg en marzo 1901 , la columna pasó a ser propiedad de su hija, la Sra. Helene von Heimburg y de su marido, el Capitán Freiherr. El mantenimiento del edificio se llevó a cabo en los primeros años por la Free Gorgeous del Servicio Forestal Silent Halbergsche.
En 1907, la propiedad de la Columna de Bismarck fue transferida a la Ciudad de Landstuhl. Con la cesión, la ciudad se hizo cargo de la obligación de encender el sistema de iluminación en los aniversarios del nacimiento y la muerte de Otto Von Bismarck en la plataforma de la Columna.
El tazón de fuego, antes de 1979 fue removido. En 1979, la torre fue cerrada antes de 1985 hasta que se realizaran obras de restauraciones menores, (incluida la renovación de las escaleras de piedra en la base).
La columna de Bismarck no está disponible al acceso de los visitantes permanentemente.
NOTA: Sobre la plataforma de observación, Google Earth cuenta con una imagen 360 Cities con una vista panorámica de muy buena definición, en la que se aprecia la altura de la torre y el largo alcance de visualización. La imagen da la sensación de “estar” en la plataforma de una torre de Bismarck apreciando la meteorización de sus bloques de roca por el paso de los años.

Torre de Bismarck en Landau Rheinland Pfalz
Ya para 1904, el concejal Eduard Ferdinand Koch había sugerido la construcción de una torre de Bismarck en Landau. El Ayuntamiento decidió entonces erigir el monumento, pero no pudieron ponerse de acuerdo sobre la creación y elección de una Comisión para ello y tampoco sobre el sistema de recaudación a adoptar para solventar los costos de la construcción.
Planificación y Finanzas
Cinco años más tarde, exactamente el 29/06/1909 , el ex Alcalde honorario Friedrich August Mahla (1829-1913), donó fondos por un monto de 9.500 marcos para la construcción de la Torre con la única condición de que la Ciudad se debía hacer cargo tanto de la preparación de un terraplén acorde, como de la gestión de la construcción de la torre, además de proporcionar los materiales de construcción. La oferta fue aceptada por el consejo y se decidió así llevar a cabo la construcción de la torre de Bismarck.
Trabajos de construcción
El diseño de la columna de fuego sin plataforma de observación fue obra del Arquitecto Hermann Goerke de Dusseldorf. Los trabajos de construcción se llevaron a cabo por la firma Ecker & Sons de Landau. Los trabajos de escultura estuvieron a cargo del escultor A. Bernd originario de Kaiserslautern.
Como principales materiales de construcción se utilizaron piedra arenisca en las paredes exteriores. Algunas de las piedras utilizadas pertenecieron a una de las antiguas fortificaciones y del hospital militar recientemente demolido. La fundación, el techo y los pisos eran de hormigón.
Especificaciones
La base de la torre es una “planta patio”, que se compone de una pared de 0,3 m de espesor, que se aplicó en el segmento de arco todaa la vuelta hasta la parte delantera. A la parte frontal se alcanza a través de 11 escalones, hasta una altura de 1,73 m en total, por 9 m de ancho hasta la entrada de la torre, y le corresponden a una escalera exterior que se encuentra en los tres segmentos de la plataforma. En la parte posterior del edificio, dentro del segmento de arco de las terrazas, se llega por ambos lados a una escalera de 5 escalones hasta un banco de piedra.
La torre construida de piedra arenisca tiene una base cuadrada de 6,3 mx 6,3 m (sin compensaciones laterales 5,9 m x 5,9 m). La parte superior 2/5 del edificio está escalonada.
Sobre la puerta de entrada, de 2,35 m x 1 m y a 2,5 m de altura, se encuentra el nombre " BISMARCK ", sobre un escudo de armas. Por encima de una hendidura alargada de la ventana se instribió el año "MDCCCCX".
A ambos lados de la torre, ésta posee un nicho de tres ventanas oblongas con ranuras ahuecadas.
Como otra joya, (Art Nouveau), alrededor de la puerta de madera han sido talladas hojas de roble y bellotas en relieve. A derecha e izquierda de cada panel pueden ser vistos un águila en medio del escudo.
El interior de la columna de fuego carece de escaleras. En el techo del primer Piso se encuentra oculto un agujero redondo que ha sido utilizado presumiblemente para el transporte de material ígneo a la plataforma de fuego.
Historia del edificio
Poco antes de la ceremonia de inauguración llevada a cabo el 29-12-1909 el edificio corrió peligro de derrumbe. Se procedió inmediatamente a su refacción y limpieza, trabajos que originaron un gasto por la cantidad de 7.400 marcos.
La columna de fuego nunca fue abierta oficialmente al público desde su inauguración.
Después de 1985, a la derecha de la puerta de entrada se colocó una placa de bronce con la siguiente inscripción:

" Torre de Bismarck/
1910 construída con las piedras
/de la otrora fortaleza Nouveau /
Construida por Friedrich August Mahla Friedman”

Después de 1990, en el perímetro del frente se colocaron dos placas con la inscripción:
En su frente izquierdo:

IHREN/
TOTEN/
[Representación Grafica del Circulo de Estudiantes]
DIE DEUTSCHE/
BURSCHENSCHAFT

En su frente derecho:

LANDAU
1953-1990
NOTHEIMAT/
DER DEUTSCHEN/
BURSCHENSCHAFT

Durante muchos años y hasta 2010, la torre fue víctima del implacable graffiti.
La Torre Bismarck cumplió el 23-10-2010 cien años. En la primavera de 2010 se le realizaron trabajos de restauración, para ello el edificio fué completamente rodeado de andamios. El aniversario se celebró con una apertura especial y una exposición sobre el Día del Patrimonio 2010.

Gracias por compartir estas dos nuevas torres y sobre todo por el trabajo de contar su historia.

La Columna de Bismarck en Kirn Rheinland Pfalz

Planificación
Unos días después de la muerte de Otto von Bismarck el Concejal Kirner sugirió la construcción de un monumento en su honor para la ciudad. Desde el Ayuntamiento en agosto 1898 se decidió asignar 10.000 marcos para la edificación de un monumento de bronce a Bismarck. En una reunión de concejales de la ciudad se lograron reunir 1100 marcos más en donaciones.
El 09.03.1899 varios miembros del Consejo de la Ciudad propusieron que el destino de la construcción debía ser una Columna de Fuego en honor Bismarck en Kirn y nó un simple monumento de bronce.
Para construir la columna a Bismarck en Kirn, fue fundado el "Comité para el establecimiento de una Columna a Bismarck “ con el Alcalde Bleck como Presidente.
El sitio elegido estaba en KIRM, distante a solo 15 minutos a pie hasta la montaña desde el pueblo por la pendiente de Gauskopfs en el lado derecho y se situaba dentro de las instalaciones de propiedad municipal, muy cerca de la estación de tren. La Plaza del monumento como su antiguo “patio de armas” deberían ser ampliadas para uso de la población, con juegos para la juventud que permitiesen ser utilizados por ésta.
El 16.07.1900 , se sentaron las bases de esta Columna de Bismarck de conformidad al proyecto de "Götterdämmerung ", (Ocaso de los Dioses), del arquitecto Wilhelm Kreis.
El costo total de la construcción fue de 10.437 marcos, de los cuales 3.509 marcos se habían recaudado a través de donaciones.
La ejecución de la Columna en Kirner le fue otorgada al contratista Albert Pfeiffer quien presupuestó los trabajos a menor precio que su competidor Benkelberg de Kirn.
Trabajos de construcción
Como material de construcción escencial fueron utilizados meláfiros de la zona del Kirn y piedra basáltica de Niedermendig tanto para las paredes como para los perfiles.
Como Gerente Ejecutivo de la construcción fue designado el Arquitecto Albert Pfeiffer de Kirn. El tazón de fuego fue suministrado por la empresa Rohrbach de St. Ingbert / Saarland.
La construcción fue concluída para la primavera de 1901.
Descripción Torre
De 12 metros de altura, la columna de fuego sin la función de lugar de observación tiene una base construída en dos etapas, de dos pies de ancho, de planta cuadrada con una longitud lateral de 9 metros.
Descansando sobre la base de la columna, la longitud de cada lado de la base cuadrada es de 3,60 m.
Los cuatro lados del eje se hacen - como resulta típo en cada proyecto de "Götterdämmerung" - de tres cuartos de columnas, que se mantienen unidas por un arquitrabe con el sistema de dos vías. En la torre hay ventanas empotradas.
Una pequeña puerta en el lado sur de la base conduce al eje central de la columna.
Una cabina se montó sobre la cabeza de la torre con un receptáculo de fuego, al que se accede por medio de crampones. El brasero de metal está unido. El primer encendido se realizó con arena mojada con gasolina o queroseno.
En la parte frontal se instaló una placa de bronce cuadrada con el medallón de la imágen de Bismarck, obra es del escultor Cauer Robert (1863-1947) de Kreuznach.

Historia de la Torre
El 12.05.1901 , día de la inauguración, se reunieron a las 14:30 horas, escolares de Kirner Friedrichsplatz y los clubes de la Ciudad en la calle Bahnhofstrasse, y marcharon hasta la Columna de Bismarck. El discurso de apertura en la ceremonia de inauguración le correspondió al alcalde Bleck.
Por la noche se encendió el sistema de iluminación.
En marzo 2002 se detectó dañado un lado de la base, (alrededor de un metro cúbico de piedras), y en octubre 2006 fue reparado.
La estructura tiene daños estructurales, como resultado del peso de la columna sobre la base. El sistema de iluminación y socorro se ha conservado.

Torre de Bismarck en Ingelheim Rheinland Pfalz

Planificación
La construcción de la torre de Bismarck más costosa de todo Rheinland Pfalz, fue idea del Consejero Richard Avenarius de Gau-Algesheim, una comunidad vecina a Ingelheim, de Rheinhessen, y del grupo local de la Liga Pan-alemana, en la primavera de 1902. El Presidente Imperial de la Asociación Alldeutscher, Abogado Heinrich Clab de Mainz, Alemania, formó inmediatamente un Comité, que hizo el primer llamado para donaciones el 01.04.1902.
Este Comité, en noviembre 1902 eligió el diseño "ocaso de los dioses" del Profesor Wilhelm Kreis como un proyecto ideal para construir la Columna de Bismarck “Rheinhessen en el Waldeck”, pero con algunas modificaciones: La columna debería construirse con una altura de 30 m, para interactuar con el monumento Niederwald (*). En lugar del águila imperial en el eje de la columna deberá tener la figura de Bismarck y colocada entre las dos medias columnas delanteras. Además, los lados de la columna deberan estar limitados por las escaleras desde la piedra angular y ser de construcción de alta calidad.
La situación económica de Avenarius Gau-Algesheim era privilegiada, pero no se encontró eco en la población, predominantemente católica. Por lo tanto, el Comité decidió en noviembre 1902 reubicar el sitio para la columna en la zona de Waldeck pero en la parte superior de Ingelheim, aunque no lejos del sitio que la Avenarius había propuesto. La comunidad Ober-Ingelheim de forma gratuita se comprometió a ampliar la carretera de tierra que conduce al sitio de la obra.
Hasta diciembre 1904 , en el Alto y el Bajo Ingelheim, se habían recaudado 4.250 marcos en donaciones, de los cuales 2.750 marcos correspondían a Ober-Ingelheim. Sin embargo, no resultaron fondos suficientes, motivo por el cual se retraso el inicio de la construcción. Heinrich Clab llegó a publicar solicitudes de tono imperativo para lograr nuevas donaciones adicionales al punto que en enero 1905 los empresarios de Ober-Ingelheim protestaron por considerarse víctimas de coacción para donar al fondo de la torre de Bismarck.
En junio 1906 fue aprobado por el Comité de Planificación en una reunión pública en Nieder-Ingelheim, el " Bismarck Rheinhessen Club", fundado y presidido por Heinrich Class. Los Objetivos de la flamante Asociación consistían en: establecer la Columna de Bismarck en el Waldeck en Oberingelheim, el mantenimiento a futuro del edificio y el encendido de la iluminación en ciertas y determinadas fechas. La lista se compuso de 70 miembros, entre ellos el Alcalde Schatzel de Ober-Ingelheim, el Industrial Odernheimer, el Alcalde Saalwächter de Nieder-Ingelheim y el Consejero Richard Avenarius. A la reunión concurrió Heinrich Clab, en virtud que las donaciones para la construcción de la torre ya se encontraban disponibles por un valor de 22.000 marcos..
Seis meses después, en enero 1907 , el Consejo Ejecutivo de la Asociación Bismarck aceptó por unanimidad un nuevo diseño del Profesor Wilhelm Kreis, así que en agosto 1907 al contratista Hauswald de Mainz le fueron adjudicados los trabajos de construcción.
En la primavera de 1907 el monto recaudado ascendía a 23.000 marcos, y en agosto del mismo año ya sumaban 35.000 marcos alemanes. El costo estimado de la construcción era de aproximadamente 45.000 marcos. La colocación de la figura de Bismarck, como estaba previsto entre las condiciones sobre el primer diseño de la torre, en ésta, se omitió.
La piedra fundamental fue colocada el domingo 18 de agosto de 1907, aniversario de la Batalla de Gravelotte, (18/08/1870). Mas de 2.000 personas participaron de la ceremonia a pesar de la torrencial lluvia de ese día. El presidente del club, Heinrich Clab fue el orador principal y el Director O. Deichler depositó el acta fundacional.
Esta primera piedra fue colocada sólo protocolarmente en la base, ya que no fue hasta varias semanas después que por "razones estéticas" la torre resultó desplazada entre 6 a 8 pies hacia adelante.
La construcción luego, resultó ser complicada, debido a las insostenibles paredes subterráneas de la fundación, que siguiendo indicaciones técnicas resultó que se extendieron tres veces más profundas de lo previsto. La obra comenzó entonces con demoras y proporcionales aumentos de mayores costos.
En enero 1908 el Comerciante Avenarius de Gau-Algesheim se hizo cargo de la presidencia del Club de Bismarck.
La construcción de la torre finalmente costó 65,122.70 marcos, además de 2.500 marcos de una cuota que debió pagarse al Profesor Wilhelm Kreis y algunos otros gastos incidentales e indirectos. De lo que se deduce que en primer lugar, el proyecto y su modificación, se estima costó 27.000 marcos (proyecto Götterdämmerung), y los costos de construcción 45.000 marcos.

Trabajos de construcción
La construcción de la obra fue ejecutada por el Arquitecto O. Hauswald de Mainz. Como material de construcción fueron utilizados, rocas calizas rústicas y talladas de forma rectangular, extraídas de las proximidades de la obra en las canteras de Mainzer Berg y Wsterbergb. La mampostería fue ejecutada con una capa áspera en la superficie visible del exterior.
En septiembre 1909 , la construcción de la columna había progresado tanto que la torre sin terminar, resultaba interesante para los visitantes, y en un referéndum se adhirió el 5 de septiembre de 1909 a que debía ser abierta al público.
El edificio el 12/01/1910, (fecha del artículo del periódico local), ya contaba con la plataforma de observación terminada.
La forma de la torre era robusta, agazapada y contundente, sin embargo no los dejaba satisfechos, por lo que más tarde, se le edificó una cúpula de hormigón armado, apoyada sobre pilares antes del 23 de marzo de 1912. Esto consistió en una mampostería de 60 cm de grosor en una pared de anillo, realizada con bloques de piedra con un radio interior de 2,7 metros. Sobre esta cúpula se colocó la cuenca fuego del sistema de iluminación.
La torre de Bismarck, una tarde de finales del mes de marzo de 1912, quedó terminada.

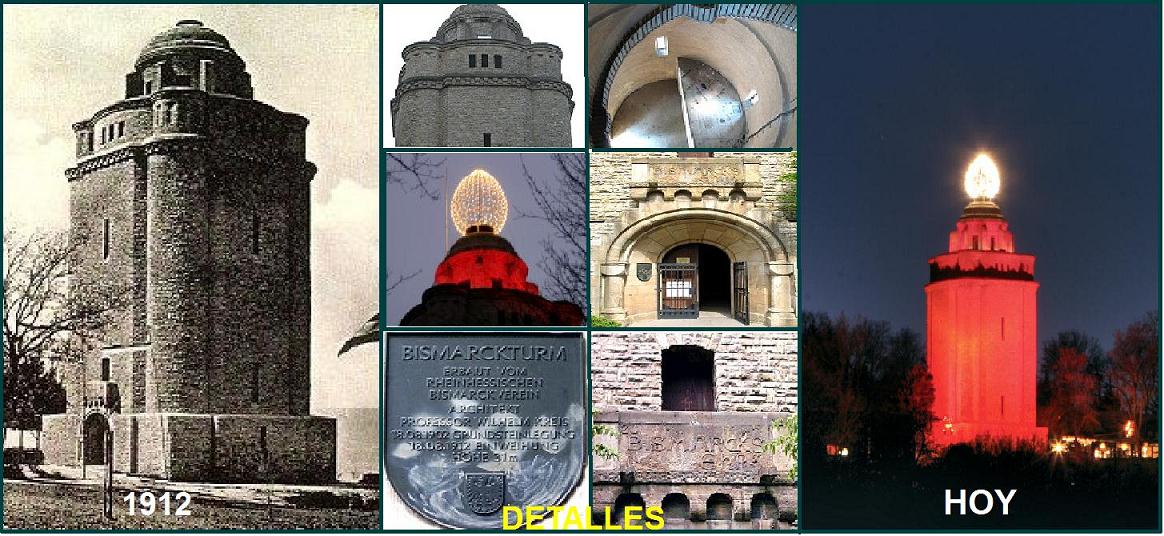

Descripción de la Torre
La Torre de observación con dispositivo de iluminación, de 32 metros de altura, se edificó de planta cuadrada, y sus características en este nuevo y macizo edificio resultan típicas de los diseños del Arq. Wilheim Kreis para las Columnas de Bismarck. Fundamentalmente se divide en cuatro niveles:
Sótano
El sótano sostiene la plaza. Hasta una altura de 4,50 m (lado noreste) con una longitud de arista de 16m x 16 m, las paredes del sótano se basaron en zapatas separadas, de una profundidad de 1,00 m., pendientes del lado de ubicación, la profundidad de la fundación, sin embargo fué de 4,50 m x 3,00 m en el lado de entrada.
Los 16 m de ancho de cada lado del sótano tiene una sección media de 8 m de largo. Las esquinas cuadradas con depresiones visualmente separadas de la parte central de cada lado sirven como bases de la parte superior, con esquinas crecientes y redondas de medias columnas.
El portal de cuatro metros de ancho ubicado en el lado suroeste de la torre está diseñado como una entrada de arco de medio punto flanqueado por columnas con bases y capiteles románicos. Axialmente, sobre la entrada sobresale el balcón, que se apoya sobre un friso de cuatro arcos.
El cuerpo central de la baranda del balcón es una losa de arenisca monolítica con la inscripción en relieve:

" ZU /Bismarck/EHR"

Primer planta
Por arriba de la base del piso, y a 0,50 m comienza la mampostería de la torre, incluídas las cuatro medias columnas de las cuatro esquinas.
En aproximadamente 2/3 de la altura de la primera planta, en cada pared lateral se construyeron aberturas tipo troneras, todas similares de alrededor de un metro de ancho y dos de altura.
El primer Piso termina con una fascia dentada multi-etapa de estilo románico.
La mampostería de la planta baja tiene un espesor de 0,50 m, mientras que la mampostería de la torre de tiene un espesor uniforme de 1,00 m hasta la cornisa principal.
Una escalera de caracol de giro diestro con escalones de hormigón y para llegar al balcón, luego hasta el segundo pisto y para acceder a la plataforma de observación.

Segunda planta
La segunda planta conserva en su exterior en sus cuatro vértices las formas redondas de los pilares y en cada lado cuenta con tres ventanas.
13 escalones de acero, conforman la escalera espiral levógira con la que se accede a través de una abertura circular con un diámetro 2,00 m al piso del sistema de iluminación.

Tercera planta
El parapeto que se sitúa verticalmente en las paredes de la torre, tiene un diámetro de 12,20 m. Con una barandilla con cuatro lóbulos en las esquinas y se centra en una estructura estacionaria con una cúpula final compuesta de ocho pilares en un diámetro de 6,20 m que lleva al receptáculo de fuego.
La mampostería del pié del receptáculo de fuego tiene un espesor de 0,60 m.
Son un total de 124 escalones los que conducen desde la entrada hasta la tercera planta de la torre.
Los capiteles lisos de los dos pilares de la entrada de la torre, así como la cornisa final en de dientes se refieren al estilo románico del edificio, que al momento de la construcción se percibía como alemán.

Historia de la torre
El 12.05.1912 se llevó a cabo la inauguración de la torre de Bismarck. Esta ceremonia fué organizada por Richard Avenarius y tuvo una concurrencia de mas de 2000 asistentes, entre ellos, Funcionarios, el Alcalde militar, Comisiones de numerosas Asociaciones, Clubes y admiradores de Bismarck. La Liga Pan-alemana estuvo representada por su Presidente, el abogado Heinrich Clab de Mainz. El saludo a la audiencia del acto fue hecha por el presidente del club, Richard Avenarius de Gau-Algesheim, el discurso de consagración estuvo a cargo del Prof. Gebhard de Friedberg, y cumplido el requisito de una prolija rendición de cuentas de la obra de la torre del Contratista al Bismarck-club, la torre de Bismarck fue abierta al público.
Avenarius y Clab fueron nombrados miembros de honor de la Asociación de Bismarck.
En marzo de 1915 se concluyó con los pagos del costo de construcción de la torre, por parte del Club de Bismarck. El 01 de abril de 1915, en el 100º aniversario del nacimiento de Bismarck en la torre se realizó una ceremonia evocativa.
En 1917, el Club de Bismarck obtuvo un empréstito de guerra de 500 marcos y entre 1918 y 1924, la torre fue tapiada, ya que todas las puertas y ventanas habían sido destruidas.
Alrededor de 1925 , se construyó un restaurante próximo a la torre y se le realizaron las primeras reparaciones al edificio.
El 5 de marzo de 1927, El Touring Club Aleman, encendió el sistema de iluminación con combustible aportado por ellos mismos.
El 30/03/1930, dos días antes del 115º aniversario del nacimiento de Bismarck, a medianoche, (Renania liberación), y el 19/07/1930 el Hindenburg visitó la región del Rin, y la torre respondió con el encendido de su sistema de iluminación.
Varios miembros se retiraron de la Asociación de Bismarck todavía existente en 1931 (pico de la crisis económica), el restaurante tenía serios problemas con sus locatarios al mismo tiempo y el Presidente de la Asociación Bismarck Haigh del Senado de Darmstadt, dimitió.
En los años siguientes, el Pastor Scharmann organizó anualmente hogueras en la torre Bismarck.
En el año 1937 se celebró el 25 aniversario de la inauguración de la torre de Bismarck.
Hasta la Segunda Guerra Mundial tuvieron lugar las en la torre las celebraciones del solsticio de verano y conmemoraciones a Bismarck. El 17.01.1953 la todavía existente Bismarck Asociación fue liquidada, el edificio estuvo siempre sujeto y continuó con la firme condición que su fundamento era la de una Torre de Bismarck, propiedad de la ciudad de Ingelheim.
Después de 1985 , se instaló en la Torre una placa de bronce con inscripción:

TORRE BISMARCK /CONSTRUIDA POR LA ASOCIACIÓN DE BISMARCK/ SOBRE PROYECTO DEL ARQUITECTO PROFESOR DEL WILHELM KREIS/
CEREMONIA PIEDRA ANGULAR 18-08-1907 /
INAUGURACIÓN 05.12.1912/
ALTURA 31m

Desde diciembre de 2002, la torre de Bismarck fué transformada, a partir de una idea de Mario Ziarno y Hubertus Wermann, y desde el período previo a la Navidad, en la llama de una vela de Adviento. Desde 20 de noviembre de 2003, la torre de Bismarck, en el período prenavideño por iniciativa de la Asociación "Ingelheim decente" instaló una construcción de acero especial en la cabeza de la torre. El diseño se asemeja a un hexágono ahusado, que culmina en un "tazón o fuente de fuego" de dos metros de diámetro. En este "fuego Bowl", de la alta silueta de acero se asemeja a una llama de vela de 2,50 metros. A través de lámparas halógenas intensas, se simula una luz parpadeante de vela. ("Ingelummer Kerz").
En el otoño de 2009 , la asociación "habitable Ingelheim" realizó un DVD de 23 minutos de duración que fue titulado "100 Años de la torre de Bismarck".
Cada año, el "Ingelummer Kerz" durante el Adviento será activado a partir de 2012.
En la 12ª Mayo 2012 la torre Bismarck de Ingelheim cumplió 100 años. La celebración del aniversario no se realizó.

(*)El monumento a Niederwald fue construido para conmemorar la fundación del imperio alemán después del final de la Guerra Franco-Prusiana. La primera piedra del monumento a Niederwald se colocó el 16 de septiembre de 1871, por Guillermo I. El escultor elegido para la creación del monumento fue Juan Schilling y el arquitecto, Karl Weisbach. El coste total de las obras se estima en un millón de marcos de oro. Mide 38 metros de altura, fue inaugurado el 28 de septiembre de 1883, y representa la unión de todos los alemanes.

A mi me da la impresión de que en la imagen de Google Earth, ya está con esas bombillas.

No lo puedo asegurar, pero me lo parece.

Gracias por esta nueva aportación, Moyito.

Estas en lo cierto amigo Master. El artículo dice que "...desde el año 2002.." y las imagenes mas claras de G.E. Son posteriores. QUE OBSERVADOR ERES!!!

Columna de Bismarck en Bad Ems Rheinland Pfalz Alemania

Planificación y Finanzas
Varios ciudadanos considerados patrióticos de de la Ciudad de Bad Ems, reunidos el 3 de enero de 1900 sugirieron que se construya una columna de fuego a Bismarck conforme el diseño galardonado del estudiantado alemán denominado “Gotterdämmerung” de Wilhelm Kreis. En en mismo mes de 1900 se aprobó la moción y el 7 de junio de 1900 ya contaban con el permiso de construcción.
El costo de construcción de esta columna de fuego sin plataforma de observación e incluido el valor del terreno ascendió a 11.740 marcos. Estos costos fueron obtenidos gracias a las contribuciones voluntarias de los ciudadanos, de los huéspedes del Spa local, los Municipios y la Comisión Electoral. La Ciudad compró la tierra en El Klopp a 213 metros sobre el nivel del mar.
Trabajos de construcción
El material utilizado para la construcción de la torre fue cuarcita por su resistencia en el tiempo, que se obtuvo de una cantera distante a unos 3 km por encima de la obra. También se utilizó la Piedra Blanca de Kemmenau para los niveles de base y las cubiertas.
En junio 1900 al constructor Wilhelm Jacob Balzer de Bad Ems se le adjudicó la ejecución de la obra y la primera piedra o piedra fundamental, fue colocada el 26 de junio de 1900 .
La cubierta de la torre de 12,5 m de altura se eliminó en enero de 1901 en virtud de las normas de construcción vigentes entonces para la zona.
En abril de 1901, la construcción de la columna de Bismarck fue terminada.
Especificaciones de la columna
La base de la torre de la columna de fuego consta de una plataforma de dos etapas. Las etapa de anclaje construida cuadrada y el nivel más bajo del podio que tiene una longitud de lado de 9,5 m, y se levanta desde la base con una longitud de bordes de 5,5 m x 5.5 m. Ambas etapas del podio son de 7,5 m. Cada una de 0.55 m de altura y 1 m profundidad.
En la cantidad de 1,15 m de ancho, que se le adjunta a la parte frontal de los niveles de pedestal de la zona de entrada son perforadas en una longitud de 1,15 m., la puerta de entrada de 1,8 metros de altura, el acceso a ella se consiguió sin necesidad de escaleras.
Los cuatro lados del eje se hacen - como se indica en el proyecto de "Götterdämmerung" y es típico - de tres cuartos de columnas, que se mantienen unidas por un arquitrabe con el sistema de dos vías.
En la sección superior de la columna se encuentra el dispositivo de iluminación, de hierro fundido sobre una base de ladrillos fijos “Bowl” en su extremo superior y de forma cuadrada, de 2.65 m por lado, que fuera fabricado por Nieverner Hütte.
En el lado opuesto a la entrada en el eje de la columna se colocó un escudo de Bismarck.
Dentro de la columna, por medio de una escalera de hierro, provista de etapas se llega al piso de cemento mas arriba, el que alcanza una proyección de balcón con una pequeña puerta de hierro bloqueada. Desde allí era posible continuar por una escalera o crampones de metal montada de forma fija a la pared, hasta el receptáculo de fuego en la parte superior de la torre.
Iluminación de columna
El receptáculo de fuego fue encendido con grasa de alquitrán, petróleo, mezclada con aserrín y además, los distintos elementos se impregnaron siempre con combustible derivado de petróleo y se complementaba siempre el material utilizado para el fuego con trozos de madera. De esta manera se obtuvo una combustión con llamas que llegaron hasta los 9 metros de altura con un tiempo de duración de 1 a 2 horas.
Inauguración
La solemne inauguración se llevó a cabo en un multitudinario acto el día 10 de mayo de 1901 en presencia del Magistrado de Duderstadt y el Administrador del Distrito. Tuvieron amplia participación los Coros de Voz Masculinos de los Clubes de Arndt, Glückauf, Eintracht y Sängerlust, la armonía, el poder de las voces y el placer de escuchar a los cantantes ayudaron al éxito de la inauguración.
Historia de la Torre
La columna de fuego fue después de la inauguración, a intervalos regulares como los días primero de abril, (Aniversario del Cumpleaños de Bismarck), desde el 01-04-1902 iluminada en cada oportunidad por el Club de Bismarck. Esta Asociación, presidida por el Médico, Dr. Geisse y el coronel retirado Willich, se obligó a cumplir con el mantenimiento de la columna y el encendido del dispositivo ígneo en cada una de las conmemoraciones.
La Columna de Bismarck como resultado de la construcción de un restaurante llamado "En la torre de Bismarck", en el pilar de la parte inferior en tres de sus lados la modificó en tres de sus partes, durante los años 1977 y 1978. Aunque una gran parte de los niveles de pedestal de la base fueron eliminados, (el lado izquierdo de la entrada, lado derecho, y el lado opuesto a la entrada). La parte inferior de la parte derecha de la zona de entrada y la parte inferior de la pared opuesta de la torre, ahora forman parte de las paredes del restaurante.
El Escudo de Armas de Bismarck fue retirado antes del año 1986.
El restaurante, que formaba ya parte de la torre, en la década de 1990 se mantuvo cerrado y la torre fue encontrada en los años 1998 y 1999 en muy mal estado de conservación.
Después de 1999, se le realizaron solo trabajos menores de restauración.
Para el 100º Aniversario de la Columna de Bismarck, el sábado 12 de mayo de 2001, la Ciudad y la Sociedad de Ems Para la Historia, realizaron una emotiva ceremonia en la Columna de Bismarck.
Desde mayo de 2006 , el restaurante (que ahora se llama "Bismarck") se encuentra nuevamente en funcionamiento.
El interior de la columna se utiliza como almacenamiento. Las plataformas de descanso dentro de la columna no se conservan. En las paredes interiores, los crampones de la parte superior a pesar de las modificaciones, aún resultan visibles

La Torre Bismarck de Idar-Oberstein Rheinland Pfalz

Planificación
El 01 de abril de 1903, en una ceremonia en honor a Bismarck celebrada en el Hotel Casino Messinger, el Comerciante Theodor Veeck, de Idar, impulsó la idea de construir una Torre.
El 12.09.1903, se fundó un Comité para la construcción de una columna a Bismarck en Idar, (Principado de Birkenfeld), con Theodor Veeck como presidente y con las autoridades de todas las Asociaciones de Idar, que formaron parte del Comité.
Este comité resolvió seleccionar para su ejecución al este de la Ciudad de Idar, el diseño ganador de los estudiantes alemanes "Götterdämmerung” –Ocaso de los Dioses- del Arquitecto Wilhelm Kreis.
Hasta el verano de 1905 se recaudaron 8000 marcos en donaciones de los 12.000 marcos estimados hasta ese momento como el costo total.
Pero en 1906 se le encargó al Arquitecto Kreis producir modificaciones específicas para Idar a su diseño por un monto importante. Y si bien el Consejo Municipal había proporcionado 3.000 marcos al fondo para la construcción del edificio, los ciudadanos de la fracción socialdemócrata realizaron protestas por la transferencia de este dinero, realizada de forma inconsulta, ya que el costo de la Torre podría revelarse como el resultado de las numerosas donaciones de todos los círculos de ciudadanos de Idar que habían sumado 2.500 marcos al fondo.
El costo total de la torre se elevó a 17.525 marcos, de los cuales, cerca de 12.000 marcos fueron donados por ciudadanos de Idar que vivían en el extranjero.
El 31.03.1907, fue colocada la piedra fundamental de la torre de Bismarck.

Trabajos de construcción
Fue designado Gerente de construcción del proyecto el arquitecto Hans Peter Weszkalnys en Saarbrücken, el edificio fue construido por la Empresa de Steinheider y Kaiser de Idar.
Como materiales de construcción, se utilizaron fundamentalmente rocas de basalto e Idarer Mendiger para las piezas decorativas. La piedra fue suministrada por los Sres. G. Koehl de St. Johann.
La escalera de hierro fue diseñada y construída por la firma de K. Reuther & Sons de St. Johann.
En agosto 1907 , se completaron los trabajos de construcción.

Descripción de la Torre
De 15 metros de altura, la torre de observación con equipo de iluminación fue construída sobre una base cuadrada, que marca las modificaciones de este diseño, sobre el original Götterdämmerung en su estructura. Una base llana, desde los 0,50m. Hasta 1,00 m de altura, cuadrada y de aproximadamente 7,50 m por cada lado. En el lado oeste (lado de entrada) se ha previsto en la base la zona de la entrada surcándola con cinco escalones de piedra hasta el rango de entrada terminando en una puerta de metal.
Continúa la base cuadrada, elevándose ahora con una longitud lateral de 6,50 m y hasta una altura de 4,00 m. En el lado oeste de la torre, la puerta principal y al sur y al lado norte se previeron dos ventanas estrechas.
Por encima de este nivel de base, se eleva hasta los 6,00 m de altura el eje torre típica del proyecto "Götterdämmerung" con los cuatro vértices de tres cuartos de columnas, que son unidas por un arquitrabe, que se llevan a cabo junto con la estructura en dos etapas.
Adorna la torre al oeste, un escudo en relieve de piedra de dos metros de altura con el águila imperial de Bismarck, colocado por PL de Saarbrücken y suministrado por la empresa Gustav Kehl de St. Johann/Saar. En los lados norte y sur del eje de la torre, centrada en el alféizar, se edificó una ventana.
A la plataforma de observación de la torre se llegaba por medio de una escalera común de hierro que fué sustituida entre 1981 y 1982 por una escalera de caracol con estructura y de acero de 75 escalones.
En la cabeza de la torre se instaló un tazón de hierro redondo como artefacto de iluminación.

Historia de la Torre
El 01.09.1907 se llevó a cabo la inauguración de la Columna Bismarck. En la ceremonia, Theodor Veeck agradeció a todos los que habían contribuido a la construcción del edificio. Luego le entregó las llaves al señor Wild, quien representó a la comunidad que se hizo cargo de la protección de la torre. El sistema de iluminación fue encendido en la noche del día de la inauguración por primera vez.
Los encendidos de las balizas de la torre regularmente se llevaron a cabo, pero sólo por unos pocos años.
En 1933, Idar Oberstein y otros 16 lugares que habían sido separados fueron fusionados en la ciudad Idar-Oberstein.
Después de la segunda Guerra Mundial , el edificio fue abandonado y tuvo que ser cerrado.
La primera restauración de la torre se realizó en el año 1981 por “La Nueva Formación de Los Amigos de la Torre de Bismarck de Idar Oberstein” con un costo total de 24.000 marcos. Entre los trabajos realizados, se instaló el pilar de una nueva escalera, una nueva escalera de caracol de acero con 75 escalones.
La reapertura de la Columna tuvo lugar el 04.09.1982 .
Desde 1982, la torre está iluminada por dos lámparas halógenas desde el oeste. El receptáculo de fuego en la parte superior de la torre se ilumina el encendido de tres luces pequeñas.
Entre 1982 y 2001 , el control de visitantes y apertura de la torre fue ejercido regularmente por el Guardia de la Asociación, Sr. Harald Wild de Idar-Oberstein.
En 2001, la torre de la ciudad de Idar-Oberstein fue cerrada nuevamente por razones de seguridad.
En el año 2003 la torre de Bismarck fue restaurada nuevamente en todo su exterior, produciendo una erogación de de 40.000 euros, que fueron recaudados a través de donaciones y el apoyo de la Fundación Harald Fissler.
Desde 2009, anualmente, en la cabeza de la torre se coloca un diseño con forma de una estrella con una larga cola, que es iluminada por las noches para recordar la Navidad.
Los Integrantes de la Asociación de la Torre de Bismarck y su Presidente, Julianne Wild, continúan cuidando el edificio.

Gracias por compartir estas nuevas torres.

Torre de Bismarck de Kallstadt en Bad Durkheim
La Torre de Bismarck más alta de Rheinland-Pfalz

Antecentes y Planificación
Ya para el 28.08.1865, un ciudadano inspirado en una presentación de una torre de observación ante el Registro de la Construcción, había sugerido la construcción de una torre de Bismarck en la cabeza del San Pedro en Bad Durkheim.
En una reunión de la Sociedad de Mejoras del Club Drachenfels para Bad Durkheim (Asociación de la zona DVVD), el 23.04.1896, la idea de construir una torre en honor a Bismarck se encontraba muy presente y por motivo de esta sugerencia se comenzó con la formación de un comité con este fin. El comité, presidido por el propietario de la bodega Karl Schaefer constaba de once miembros y en 1897, dieron comenzo a la recolección de donaciones para encarar su construcción.
El 05.02.1897 , el comité decidió junto a la Asociación de Embellecimiento y con el consentimiento de la Asamblea General iniciar la construcción de una torre. Planearon que debía ser una torre de observación de 15 a 20 metros de altura con una vivienda en el edificio.
El 23/11/1897 fue publicada una solicitud de contribución por donaciones en el periódico. La comunidad de Kallstadt por intermedio del Alcalde H. Swan y su Secretario Edward Schuster presentaron un diseño para construir un edificio cilíndrico con una superficie de 2.500 metros cuadrados, en la cabeza del San Pedro, a 497m sobre el nivel del mar. La ubicación de la torre fué marcada en el lugar, (con fines de prueba), con la instalación de un poste de 17 metros de alto.
Para fines de 1897 se habían recogido 1.000 marcos en donaciones. El comité planeaba recaudar los fondos en ocho años con el fin de realizar el proyecto de esta torre.
El 12/08/1898 , pocos días después de la muerte de Otto von Bismarck, el Comité decidió forzar los tiempos para lograr la ejecución del proyecto de construcción de la torre. En septiembre 1898 se realizó un nuevo llamado requiriendo donaciones, publicado en la forma de un boletín y en diciembre 1898 se reiteró el llamado en un periódico local.
Para el 28/11/1899, 13.300 marcos en donaciones fueron recaudados. Un total de 650 donantes estuvieron involucrados. Todos los "arquitectos expertos amigos Bismarck" fueron invitados a presentar proyectos y bocetos con las estimaciones de costos para la torre propuesta.
En 1901, se realizó oficialmente en el edificio del periódico alemán un concurso de arquitectura para una Torre de Bismarck licitada sin dispositivo de iluminación, debido a las reiteradas amenazas de incendios forestales que naturalmente acontecían en la zona.
Se presentaron un total de setenta diseños. El Arquitecto Friedrich (Fritz) Kunst de Karlsruhe logró un primer premio, (que constaba de 400 marcos), con su diseño y presupuesto de 30.000 marcos para su ejecución. El segundo Premio con un valor de 300 marcos se adjudicó al Arquitecto Leinbruck de Halle/Saale, el tercer Premio (200 dólares) para el Arquitecto Kranz de Charlottenburg y el cuarto Premio (100 dólares) para el arquitecto Rudolf Vogel de Hanover.
En el verano de 1902, el gobierno de Baviera aportó una subvención para la construcción de la torre de 3.000 marcos, ya que quería utilizar la torre como un punto de medición trigonométrica. En septiembre 1902 todavía faltaban 5.000 marcos para alcanzar el costo total de la construcción. En este momento, copias de una primera postal por el precio de 20 céntimos se comenzó a vender a beneficio del fondo de construcción de la torre.
La Comisión se dirigió luego a las ciudades de los alrededores solicitando donaciones. La ciudad de Heidelberg, el 17/10/1902 rechazó la solicitud.
El costo total de la torre era de 33.000 marcos, los cuales fueron obtenidos a través de donaciones de particulares, de la ciudad de Durkheim y del Estado de Baviera, (el Palatinado pertenecía a Baviera en ese momento).
Trabajos de construcción
En febrero 1902 se replanteó el área de la construcción en San Pedro y comenzó el trabajo de la fundación. En ese momento, el material de construcción necesario se había obtenido y se acercó con carros. Las rocas requeridas se extrajeron de la vecindad inmediata del sitio. Piedra arenisca roja se utilizó como material de construcción extraída de la misma cabeza del San Pedro. La cal de construcción fue quemada en el Kallstadt, de forma gratuita y por la cantidad que resultó necesaria para la construcción y el agua fue tomada de la cercana fuente de los buitres. Los grandes bloques fueron arrastrados con poleas.
La administración de la obra estuvo a cargo Arquitecto Friedrich (Fritz) Kunst de Karlsruhe, la obra fue realizada por los Arquitectos Joseph Berger, Johann, Luis y John Diehl y el Albañil Stork (todos de Hardenburg).
Otros artesanos participantes:
Locksmith Karl Walther de Durkheim (sistema de pararrayos)
Maestro Herrero del Cobre C. Schrank de Dürkheim (balón de la torreta)
En el verano de 1902, ésta y otras obras fueron interrumpidas por lo que podría llamarse la calma en la construcción de los edificios, en conjunto.
Una ceremonia de colocación de LA ULTIMA PIEDRA se celebró el 23.09.1902. La piedra en cuestión, que pertenecía ahora a la torre de piedra más alta de Rheinland-Pfalz, fue colocada en la parte superior, previa a la aguja y fue coronada con una esfera de cobre, en cuyo interior se depositó un documento que detallaba la historia del edificio.
Los trabajos de construcción a mediados de 1903 habían finalizado.
Descripción de la Torre
De 36 metros de altura, la torre sin dispositivo de iluminación tiene una superficie construida de 16,70m x 14,00 m. El monumental edificio fue construido en el estilo románico del castillo Revival y tiene algunos elementos modernistas.
La torre se puede dividir en tres partes:
Subestructura de primera Terraza
Desde el lado oeste el edificio presenta una subida con escalera de 14 peldaños por los que se accede a una bifurcación de dos escaleras a derecha e izquierda con 14 pasos hasta la primer plataforma de observación.
Por encima de la escalera de 14 pasos y a aproximadamente 5 m de altura está montado en el centro de la pared de la torre un medallón de bronce de Bismarck-con un diámetro de 1,20 m elaborada por Kunstanstalt Geislingen.
Cerca de otros veinte escalones conducen a la plataforma de observación a los 9,40 m de altura. Esta terraza, amplia y sólida en el lado este cuenta con uno de los niveles de protección asociados al arco invertido. Por debajo de esta terraza, la torre se abre a un gran arco con la inscripción

" EL GRAN ALEMAN "

Por encima de la inscripción contaba con el escudo del Municipio Kallstadt, y a la izquierda el escudo de la Ciudad Durkheim.
A través de una amplia escalera de cinco peldaños, delimitada lateralmente por las paredes y los postes de las esquinas, se llega a un porche abierto con tres entradas de arco. En la entrada central, el arco es de mayor tamaño que los de las entradas de los lados derecho e izquierdo.
Entre las entradas, a unos 3 metros hay dos medallones, de Helmuth von Moltke (izquierda) y de Albrecht Graf von Roon (derecha). Los dos medallones fueron esculpidos por el Escultor Brunner, en roca sólida y colocados luego.
Terraza de alta
Desde la primera plataforma de observación a 9,40 m de altura se alcanza por una veintena de peldaños a la segunda terraza, un poco más pequeña pero con una hasta los 13,00 m de altura, trabajada con 24 enjutas. Hacia el este, la galería cuenta con tres arcos abiertos, al sur y al norte de abrir uno y dos arcos cerrados respectivamente. Las piezas finales de las etapas y las terrazas son alternativamente redondas o cónicas.
En el lado este de la galería por encima de los arcos son cinco paneles con inscripciones, de izquierda a derecha:
Tabla 1: Arquitecto
Tabla 2: inscripción y nombre de donantes
Tabla 3: Club Drachenfels
Tabla 4: Constructor
Tabla 5: Nombres de empresas a/c de refacciones desde 1991 hasta 1998
En medio de la terraza, de 23,40 m. De altura se eleva el eje de la la torre con techo. La entrada al acceso está cerrada con una puerta de metal elaborada en Arte Nouveau con la inscripción:
“

AÑO DOM. 1902”

Cuerpo de la torre parte superior cubierta de observación
El eje de la torre hacia arriba es ligeramente cónica y se puede acceder a través de una escalera de 158 peldaños. A los 30 m de altura, de 4 m2 se encuentra la cuarta plataforma de observación.
Este piso tiene en todos sus lados cuatro aperturas o miradores semicirculares (ventanas de arco).
El techo abovedado de la cubierta de observación contiene las inscripciones:
Lado Este: OH QUERIDO DIOS PERMITID
Lado sur: QUE SIGAMOS RECIBIENDO
Lado oeste: LA CALIDAD DE ESTA CONSTRUCCIÓN
Lado norte: EN UNION HASTA LA ETERNIDAD

La estructura termina con un techo piramidal.


Historia de la Torre
El domingo 05.07.1903 a las 11:30 horas la torre Bismarck Bad Durkheim fue inaugurada. Miles de admiradores de Bismarck de todo el Palatinado y las zonas vecinas se reunieron al frente del Ayuntamiento de Durkheim y marcharon durante dos horas hasta la cabeza del San Pedro. De las palabras de bienvenida se hizo cargo el segundo Presidente de DVVD, Philipp Zumstein, el discurso de apertura fue del Director General Dr. Albert Buerklin de Karlsruhe. El relieve de Bismarck en la torre fue descubierto al público presente entonces. Luego, el Alcalde Rudolf Bart das Bauwerk, entregó el edificio al cuidado de DVVD. El primer Presidente de DVVD, Ökonomierat Karl Schaefer se hizo cargo de la torre. Por la noche, el edificio fue iluminado con bengalas.
En 1908, los relieves de Moltke y Roon se colocaron en la torre.
En la Primera Guerra Mundial, el escudo de Bismarck fue dañado por los franceses.
El 27.05.1925 cayó el piso de concreto de la segunda Terraza cuando, un grupo de estudiantes de Frankenthal visitaban la torre. Varios niños resultaron heridos, uno de ellos de gravedad y falleció poco después.
En 1928 el escudo de Bismarck fue renovado.
En la primera guerra mundial, la torre, por dos bombas quedó muy dañada. Después de 1945, el escudo de Bismarck fue dañado por las tropas aliadas durante sus prácticas de tiro.
El Club Drachenfels restauró la Torre Bismarck en 1949, el medallón Bismarck fue en el año 1955 restaurado por Spenglermeister Sperling en nombre de DVVD.
En 1973 y 1974, se realizaron reparaciones, con los contratistas de remodelación Ludwig Diehl (nieto del maestro albañil Diehl) y una habitación para el guardia de la torre con patio le fue construida.
El 20.02.1986 la torre pasó a ser un monumento cultural protegido.
Poco antes de la Pascua de 1990 , y debido al daño estructural que se observaba en la torre, la administración del distrito, cerró completamente el edificio por razones de seguridad. Poco después de la reparación de la terraza inferior se reabrió al público.
En los años 1992 - 1998 la torre de Bismarck fue refaccionada totalmente por el arquitecto Hans Gelbert por un total de 1 millón de marcos alemanes. El último trabajo realizado fue en la primavera de 1998, hasta quedar terminada.
El 06 de julio de 2003 se celebró el 100º Aniversario de la Torre Bismarck.
Horarios de apertura: Mayo a octubre: Miércoles, viernes, sábado, domingo y días festivos de 10:00 a 18:00 horas.
Noviembre a abril: Sábado, domingo y días festivos de 10:00 a 18:00 horas.

La Torre de Bismack de Bad Bertrich
EL 30 de junio de 1908 la Sociedad de Eiffel de Bad Bertrich impulsó la construcción de esta torre de Bismarck sin sistema de iluminación.
Planificación y Finanzas
El Superintendente Dr. König aus Witten formó en el verano de 1908 , un comité para establecer una torre
De Bismarck. Presidió la administración Royal Bath. A los pocos días se habían recaudado 1.000 marcos en donaciones. El 04.08.1908, la comisión organizó una “Noche-Bismarck”, ya que podrían obtenerse otros 135 marcos.
Se eligió como la ubicación ideal para este edificio de planta circular de 4.80 m de diámetro que eligió una montaña, (Alta Lei), cerca de las termas.
El 05.08.1908 se iniciaron los trabajos con la colocación de la piedra fundamental y dos años mas tarde, el 21 de agosto de 1910 el edificio fue inaugurado.
Especificaciones de la Torre
De 14 m de altura la cilíndrica torre fue construida destacando especialmente su particular techo abovedado, acentuando la forma de una campana, con cubierta de pizarra. Este fue soportado por ocho pilares de hormigón de 0.52 x 0.52 m. En el centro de la cúspide, se instaló un asta de bandera de 4 m de altura. En la pared de mampostería, a los 1,85 m y 7,5 m de altura, resulta muy visible la elaboración de dos anillos/repisas de hormigón.
La redonda torre, en el lado suroeste de 4,5 m de largo y 2,5 m de ancho, se encuentra el sistema de escaleras frontal. Unos diez escalones con un ancho de paso de 1,5 m y una etapa adicional en el frente de la entrada conducen hasta el interior de la torre.
Sobre la entrada se colocó originalmente un escudo de bronce de Bismarck.
A través de una escalera de caracol de hierro levógiro con 30 escalones se llega a la plataforma de observación en la planta cubierta con un diámetro interior de 3,60 metros.
En el lado noreste de las escaleras de la torre, seis escalones de piedra conducen a un refugio climático. Por encima de la puerta se encuentra una placa de piedra arenisca con la inscripción del año "1908" y a los 4,9 m de altura se colocó una ventana de triple hoja.
Historia de la Torre
El escudo de bronce de Bismarck, en la La Primera Guerra Mundial se fundió en virtud de regir una medida de saneamiento tomada por el Club Eiffel y el Spa. El municipio en el año 1960, proporcionó un nuevo escudo de Bismarck en relieve de bronce, de 0,5 x 0,6 m con la inscripción " BISMARCK reemplazado ".
La Torre Bismarck se encuentra abierta a los visitantes todo el año.

Gracias por las nuevas aportaciones.

Esta ultima parece un cohete.

Torre de Bismarck en Bad Bergzabern Rheinland Pfalz Alemania

Esta antigua Torre de Bismarck en Bad Bergzabern del Rheinland-Pfalz, construída con una base de piedra y un pabellón de madera, es una una mas de las pocas torres de madera a Bismarck, que hoy en día ya no existen.

Planificación
El 30.04.1891, el Dr. Michel de la Sociedad de Embellecimiento de Ludwigshafen Bergzabern (VV), (fundada en 1875), donó la suma de 4.000 marcos con el fin de que se llevara a cabo la construcción de un "Templo" en una colina, no muy lejos de Bad Bergzabern y pudiera ser divisada claramente desde la ciudad.
El 26.09.1891 la aprobación de la construcción fue concedida y desde la Asociación de Embellecimiento fueron concedidos entre 2500 y 2600 marcos mas, para comprar una zona boscosa sobrecargada de castañas para el establecimiento del pabellón de Bismarck.
La planificación se retrasó, y para el 30.04.1894 todavía no se había tomado determinación alguna para la construcción del pabellón.
Para el 01.05.1895, estaba claro que la construcción de la torre de Bismarck debía realizarse en el “Sitio de las Fiestas”. Este solar está ubicado en el Neuberg, (Montaña Nueva) orientado al noroeste de Bergzabern y dentro de este recinto ferial, la torre fue construida en el lado sur.

Trabajos de construcción
Como material de construcción de piedra y madera fueron utilizados.
La torre octagonal fue construida sobre una base de piedra de origen y la Asociación de Embellecimiento en ella colocó la primera piedra o piedra fundamental. La torre se construyó como un pabellón abierto.
La construcción del edificio para el 14.06.1895 había quedado concluída.

Descripción de la Torre
La torre pabellón fue utilizada como Torre de Observación y fue construída sin dispositivos de iluminación sobre una base de piedra octogonal.
Sobre esta base se levantó una torre de madera cuyas paredes, a medida que ganaban altura se estrechaban hasta llegar a un techo octogonal. En la parte inferior de la torre se cmplió con la creación del pabellón abierto.

Historia de la Torre
La inauguración de la torre se estableció para el día 31 de julio de 1895, pero debido a que coincidentemente aconteció la muerte de la madre del Dr. Michel, esta fecha resultó aplazada definitivamente. Es así que la fecha exacta de inauguración, si es que la hubo, resulta desconocida.
En el año 1944 este fue el lugar que la ciudad eligió para las celebraciones.
Durante la Segunda Guerra Mundial, la torre pabellón resultó destrozada en gran medida.
A principios de 1950, se ordenó la demolición del edificio.
En septiembre 1985 los restos de la base de piedra aún se encontraban en el lugar.
En 1984, cerca del sitio de la construcción de la antigua torre de Bismarck, se edificó una torre ó mirador de madera de 30 metros de altura, con 154 escalones para acceder hasta la plataforma de observación.

Esta nueva construcción resulta enteramente una torre de vigilancia, y es denominada popularmente, en algunas páginas web y en folletos turísticos como "Torre Bismarck", pero resulta totalmente incorrecto.

Torre Bismarck en Altenkirchen (Westerwald) Rheinland Pfalz Alemania
Planificación
La idea de construir una torre de Bismarck en Altenkirchen, (antiguas iglesias), fue lanzada por primera vez en una reunión del Club de Westerwald en octubre de 1909.
El 18-01-1910, un día de celebración nacional en Altenkirchen, fueron diez los clubes que tomaron la decisión de establecer un Club de la torre de Bismarck, presidido por von Justizrat Hohe. Los clubes que participaron fueron: Pan-Liga Alemana, Liga Naval, Cuerpo de Bomberos Voluntarios, Asociación de Veteranos, Club de Marines, Club hombres alegres, Club de la música, Club del Este de Borderlands, Club Unión y Protección de la Sociedad y el Club Deportivo.
El 01.04.1910, el Club Torre de Bismarck, (BTV), quedó conformado. Luego de un breve periodo de tiempo ya reunía la cantidad de 230 miembros que en conjunto aportaban 730 marcos en concepto de cuota anual. Los residentes en el distrito de Altenkirchen, Príncipe de Hatzfeld Wildenburg donaron 300 marco e incluso el Alcalde Schmidt se había unido al Club.
Se lanzó un llamamiento a la opinión pública, para obtener más donaciones para la construcción de la torre.
Del 1 al 08.12.1912, episodios de la guerra Franco-Alemán Wernigers Festival - 1870/1871 se debatían en el Hall del Hotel Spa y los aportes obtenidos se destinaban a beneficio de la torre de Bismarck.
Con los fondos previamente donados se adquirió un sitio adecuado destinado a la construcción de la torre en el lugar denominado “La Columna" a 282 metros sobre el nivel del mar.
El Maestro Constructor Jakob Becker de Altenkirchen fue Comisionado para crear un diseño del edificio, y una vez terminado y presentado, se reprodujo en un modelo de madera en tamaño original en el suelo seleccionado para la torre y fue aprobado. Al Constructor Becker se le encargó entonces la ejecución de su diseño. Los costos de construcción se estimaron en 14.000 marcos.
El 17.03.1914, Constructor Becker se presentó ante el topógrafo real del Departamento de Construcción, con el fin de que se aprobara su proyecto. La aprobación se concedió el 23.04.1914, 19 días después de la celebración de la colocación de la primera piedra o piedra fundamental, el 01.04.1914.
Cuatro miembros del Club Torre Bismarck, incluyendo al Pastor Semmelroth, los rentistas Luyken y Rectorats y el Maestro Dapprich donaron una placa de bronce con la imagen de Bismarck. El Alcalde Schmidt, renunció al Club, porque no le fue informado sobre los avances de este proyecto.
Trabajos de construcción
Como material de construcción se utilizaron piedra arenisca y Brick tras albañilería, para las barandillas de las terrazas y para las cornisas de las plataformas y para la balustrada se utilizó piedra de basalto.
La construcción de la torre para el 1º de septiembre de 1914 había finalizado y por primera vez y en este día, un fuego se encendió en la cabeza de la torre.
Debido al estallido de la primera guerra mundial, la inauguración de la Torre de Bismarck, prevista para el 1º de abril de 1915 fue pospuesta indefinidamente, no obstante la última inspección oficial de la construcción terminada tuvo lugar el 21 de junio de 1915.

Especificaciones de la Torre
De 14 metros de altura, la Torre de Bismarck con opción de iluminación se encuentra construída sobre una terraza cuadrada de 11,14 m por lado y se configura en tres o cuatro etapas, en función del terreno.
Por el lado de acceso (lado este) se llega por una amplia escalera de 1,92 m de ancho y 2,52 m de largo con nueve escalones hasta la terraza. La anchura de los pasamanos es de 0,5 m.
La terraza está rodeada por una balustrada de piedra, de 0,76 m de altura, en las cuatro esquinas de la torre se realizaron pilares de basalto de Boss pequeños en forma de pirámides truncadas con piedras basálticas esculpidas a estos efectos.
En el centro de la terraza se eleva la torre cuadrada, con una longitud de 5,14 m por lado compuesta por cuatro paredes de piedra arenisca y ladrillo de mampostería en el interior. A 3 m de altura las paredes de basalto están adaptados sin aristas en las cuatro esquinas de la torre.
A una altura de 0,15 m por sobre la terraza en el lado este de la torre se accede a la entrada, de 2,15 m x 1,0 m de ancho y a traves de ella a la planta baja de la torre. El dintel está hecho de una sola roca de basalto esculpido rústicamente.
En el interior, una escalera caracol hecha de hormigón de 1 metro de ancho con escalones en pilares de ladrillos de 0,8 m x 0,8 m, y conduce a la plataforma de observación. La salida al sistema de iluminación se realiza por una abertura apropiada en el lado sur. El recipiente de fuego a su vez, tiene otras aberturas en su superficie.
El eje de la torre exterior se estrecha ligeramente hacia arriba. De 4,20 m x 4,20 m de ancho ya en la plataforma a los 9 m de altura con una balaustrada de piedra de basalto y sobresale notoriamente. En el centro de la plataforma está el recipiente octogonal, que se estrecha hasta los 2,2 m por de altura donde culmina con una altura total de 2,8 m con un brasero ahuecado. Este sistema fue encendido con madera empapada en queroseno. Para acceder a este tramo, se debe escalar mediante crampones hundidos en el exterior.
Sobre la entrada en el lado este, en una alcoba había una placa de bronce con un relieve-Retrato de Bismarck, fabricado en Düsseldorf GmbH Bronce Arte de la Fundición. Las iniciales de los cuatro donantes del Club Torre Bismarck se ha de interpretar en la parte inferior de la placa.
Por encima de los 5,1 m de altura del relieve, se a realizado de 0,4 m x 0,7 m una rendija ventiluz. En cada uno de los otros tres lados y en el centro, hay dos ranuras/ventiluz empotradas a los 3 y 7 metros aproximadamente.
En el centro de la balustrada de la plataforma superior, por encima de la ultima rendija de luz en el lado este, un escudo de Bismarck hecho en piedra de basalto fue colocado.
Historia de la Torre
En el año 1921 el costo de la construcción de la torre aún no se había abonado completamente, el Bismarck Tower Club siguió reuniendo dinero para lograr este propósito. Debido al estallido de La Primera Guerra Mundial, la inauguración de la torre se realizó después de los hechos, el 21 de mayo de 1922.
Durante la Segunda Guerra Mundial, la torre no fue dañada, pero desde 1945, el relieve en bronce de Bismarck desapareció.
En 1957 se sugirió reponer la placas Mammelzen y en junio 1963 se la colocó en su lugar en la torre.
La torre ha sido abierta sólo esporádicamente desde entonces. En 1970 el edificio fue cerrado en virtud de considerar que en su interior había contaminación.
Luego de su limpieza, ha estado abierta durante varios años al público pero en 2006, volvió a ser cerrada, esta vez debido a su mal estado de conservación.
El 6 de Agosto de 2008 el Bismarck Tower Club de Altenkirchen, fue fundado nuevamente. En mayo de 2009, el club ya tenía 50 miembros impulsando el cuidado, la restauración y la preservación de la torre de Bismarck.En mayo 2009, el estado Rheinland Pfalz, realizó una donación de más de 88.000 euros para la permitir su rehabilitación.
Con posterioridad al trabajo de restauración de la Torre Bismarck, en una particular ceremonia, el 28 de agosto de 2010 volvió a abrir sus puertas al público.
El sistema de iluminación de la torre el 15 de julio de 2010 fue renovado con un nuevo recipiente ígneo que fue probado con un encendido el día 20 de Agosto de 2010 con éxito.
