Para estrenarme en este hilo, y dado que la mayor presa que teneis creo que es de 250-300 m, os voy a presentar una presita de unos 600 m de altura.
Obviamente, como el hombre no ha sido capaz de hacerla todavía, la Madre Naturaleza (o Pachamama como la llaman otros) se ha encargado de hacerla.
Al final del post os dejo alguna direcciones interesantes (pero me temo que hay que hablar inglés), así que os hago una traducción rapidita:
El lago Sarez se formó en 1911 debido a un terremoto de escala 6.5-7 (Richter), éste originó un corrimiento de tierras que taponó el valle del río Murghab con unos 2.2 millones de m3 de tierra y rocas (nada, una retro la quita en media hora ) y formó la presa de Usoi (en recuerdo de un pueblecito de unos 300 hab que sigue enterrado debajo del corrimiento de tierras, lamentablemente, con sus habitantes). La zona es tan remota que la noticia tardó 6 semanas en llegar a los puestos adelantados rusos de Murghab and Khorog.
Con el tiempo, se ha formado un lago aguas arriba de unos 2-3 km de ancho, sobre 550 de profundidad y unos 60 km de longitud. El lago se llama Sarez en recuerdo de otra aldea que se inundó aguas arriba, conforme el lago crecía (imagino que sin victímas).
El problema es que un embalse con una presa de tierra no compactada, sin aliviadero, expuesta a que otro terremoto derrumbe otro cacho de montaña sobre el lago y cree una ola gigante (que rompería la presa natural y efecuaría el efecto bola de nieve: agua = erosión = más agua = más erosión =...), etc, provocaría una catástrofe de proporciones bíblicas, afectando incluso la economía de varios paises limítrofes (Tayikistán, Afganistán,...)
En fin, que se me han quitado las ganas de hacerme una casa en ese valle.
Por cierto, al que le guste la geología que le eche un vistazo al valle río abajo (hay zonas de muy buena definición), ahora entiendo a Sebastián Alvaro (el antiguo director de Al Filo de lo Imposible), esa zona, por aislada, abrupta y virgen es espectacular.
Presa Grand Coulee
La Presa Grand Coulee, es una presa localizada en el río Columbia, en el estado de Washington, Estados Unidos. Es la instalación de generación eléctrica que produce la mayor cantidad de energía de todos los Estados Unidos2 y la mayor estructura de hormigón del país.3 Cuando se completó en el año 1941, era la mayor estructura artificial jamás construida por el ser humano.4
Entre 1966 y 1974 la presa se expandió para añadir la central eléctrica #3, mediante la voladura de su lado noreste. Esta obra alargó la presa hasta los más de kilómetro y medio de largo y gracias a ella se dispuso del suficiente espacio para construir seis nuevos generadores: tres unidades de 600 MW y otras tres de 805 MW (que son de las mayores del mundo). Los trabajos de ampliación se completaron a principios de los ochenta y convirtieron a la Presa Gran Coulee en una de las mayores centrales hidroeléctricas del mundo.
Datos
• Altura hidráulica: 116 m
• Caudal medio: 3.100 m³/s
• 4 centrales eléctricas, 33 generadores
Presa Nurek. La Presa Nurek (Norak) es una gran presa localizada en el Río Vakhsh en la nación asiática central de Tajikistán,esta es una de las presa más alta en el mundo. La construcción de la presa comenzó en 1961 y fue completada en 1980, cuando Tajikistán era todavía una república dentro de la Unión Soviética.
Construcción. La Presa Nurek fue construida por la Unión Soviética entre los años de 1961 y 1980. Se construyo únicamente, con una coraza central de cemento que forma una barrera impermeable dentro de una roca de 300 metros de alto y relleno de tierra en la construcción. El montón de volumen es de 54 millones de metros cúbicos. La presa incluye nueve unidades de generación hidroeléctricas, la primera comisionada en 1972 y la última en 1979. La presa esta localizada en un desfiladero profundo a lo largo del Río Vakhsh en Tajikistán occidental, aproximadamente 75 kilómetros al este de la capital nacional de Dushanbé. Una pequeña ciudad cerca de la presa, también llamada Nurek, ingenieros y otros trabajadores son empleados en la central eléctrica de la presa.
Generación de electricidad. Un total de nueve turbinas hidroeléctricas están instaladas en la Presa Nurek. En principio teniendo una capacidad generadora de 300 megavatios cada una, estas desde entonces han sido rediseñadas y readaptado tal que estas ahora se combinan para producir 3,000 megavatios. Desde 1994, esto formó la mayor parte de la capacidad nacional en generación hidroeléctrica de 4 gigawatts, que fue adecuada de suplir el 98 % de las necesidades de electricidad nacionales.
Depósito (Reservorio). El depósito formado por la Presa Nurek, conocida simplemente como Nurek, es el depósito más grande en Tajikistán con una capacidad de 10.5 kilómetros cúbicos. El depósito es de más de 70 kilómetros en la longitud, y tiene un área de superficie de 98 kilómetros cuadrados. El depósito abastece de combustible la central hidroeléctrica localizada dentro de la presa, y la reserva de agua también es usada para la irrigación agrícola de la tierra local. El agua de regadío es transportada 14 kilómetros por el túnel de irrigación Dangara y es usada para irrigar aproximadamente 700 kilómetros cuadrados de tierras de labranza.
Historia de la Presa Nurek. Norek la Presa era la presa existente más alta en el mundo (300 metros) situada sobre el río Vakhsh. La presa Nurek es conocida como uno de los casos básicos de ciudad sísmica, y beneficiada por la colaboración de las superpotencias que supervisan y el interés a los datos concretos asociados a las cuestiones de supervisión globales sísmicas. Aún así, las cuestiones de ciudad sísmica de Nurek no podían ser consideradas como totalmente solucionadas
Este embalse que presento,no es grande,al contrario,es diminuto comparado con los que hay hoy en día,la diferencia es que fue construido hace dos mil años por los romanos,su construcción se debio a abastecer de agua a Emerita Augusta,la actual Merida.
De entre las obras hidráulicas que los romanos dejaron en España, el sistema que forman el embalse de Proserpina y el acueducto de Los Milagros, diseñado para abastecer de agua a la ciudad Mérida es seguramente el conjunto mejor conservado.
En los alrededores de Mérida se encuentra en muy aceptable estado de conservación un sistema casi completo de abastecimiento hidráulico a la ciudad. Se trata del conjunto que forman el embalse de Proserpina y el acueducto de los Milagros y constituye uno de los tres sistemas de abastecimiento de la ciudad que aún pueden visitarse.
A diferencia de las presas romanas en el Ebro, y pese a la cercanía del río Guadiana, el embalse de Proserpina es, realmente, una charca o laguneja recrecida con muy modestos aportes hídricos. De hecho, disponía de varios canales de alimentación para aumentar su nivel. El dique de Proserpina es una hermosa obra que mide 425 m de longitud y 20 m de altura. Su fábrica tiene una estructura central de hormigón revestida de sillares escalonados de granito, sillarejos o mampostería según la zona. En el lado exterior se encuentra un espaldón de tierra delimitado por un muro de contención. Además, también posee contrafuertes interiores y exteriores.
Desde el embalse hasta Mérida, la conducción mide más de diez kilómetros, aunque la distancia directa es de unos 5 km escasos. La razón es que el trazado obedece un preciso estudio para aprovechar mejor las condiciones del terreno de forma que la velocidad de circulación del agua sea óptima. La primera parte de la conducción es subterránea con una galería de mampostería abovedada con ladrillo de 2 m de altura por 1 m de anchura, lo justo para que pueda trabajar en su interior un operario. Termina desembocando en una gran piscina.Pero antes de entrar en la ciudad de Mérida, la conducción debe salvar la hondonada del río Albarregas. Para superar este obstáculo, y pese a lo relativamente exiguo del caudal transportado, los romanos optaron por la construcción de un impresionante acueducto cuya parte elevada tiene más de 825 m de longitud: el acueducto de “Los Milagros”.

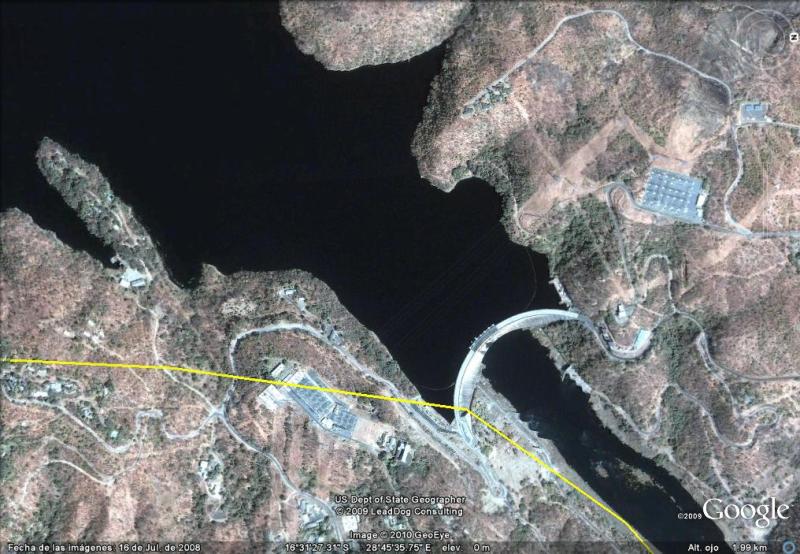

El Lago Kariba es un gran lago artificial, compartido por Zimbabwe y Zambia. Nació con la construcción de la presa Kariba, dirigida por la empresa italiana Torno Internazionale SpA entre el 1955 y 1959. El cierre de la presa tuvo lugar el 2 de diciembre de 1958, la fecha oficial de llenado fue el 22 de enero de 1959. La inauguración fue hecha por la Reina Madre María el 17 de mayo de 1960. El lago tiene 220 km de largo y hasta 40 km de ancho y cubre un área de 5400 km². Su profundidad media es de 31 m y la máxima de 78 m.1 El lago tiene 190 islas en Zimbabwe y 103 en Zambia, todas las islas abarcan una superficie de 147 km² y 604 km de costa.
Desde su construcción y llenado, la región ha sido objeto de muchos terremotos, veinte de ellos por encima del 5 en la escala de Richter. La hipótesis es que la actividad sísmica se debe a la enorme presión intersticial de agua del lago (unos 200 millones de toneladas). La historia sísmica de la región antes de la construcción de la presa no es bien conocida, pero sabemos que un terremoto de magnitud 6,0 se registró en mayo de 1910, lo que parece demostrar la existencia de actividad sísmica anterior a la construcción de la presa. La influencia del lago sobre la actividad sísmica en la región aún no se ha demostrado claramente.2
Situado al sur de Lusaka, este lago está bordeado por una costa salvaje y poco habitada. Es compartido por Zambia y Zimbabue. En la parte de Zimbabue es donde se encuentran las pocas instalaciones turísticas que existen.
En estos días hemos leído muchas noticias de sismos
En Google académico, encontré este paper donde estudian casos como el planteado en el aporte anterior. ropdigital.ciccp.es/ ...126_03.pdf
Longyangxia la central hidroeléctrica en la provincia de Qinghai ha generado 92 mil millones horas de kilovatios hora (kWh) de electricidad desde que comenzó a funcionar hace 22 años, anuncio la planta, el 25 de noviembre.
La planta, que comenzó a funcionar en 1987, tiene cuatro turbina de 320.000 kilovatios (kW) con una capacidad instalada combinada de 1,28 millones de kilovatios. La planta puede generar hasta 6 mil millones de kWh de electricidad al año y sigue siendo una de las plantas hidroeléctricas más grandes de China.
Situada en el río Amarillo en el sur de la provincia de Qinghai, la planta hidroeléctrica Longyangxia es una de las mayores generadoras de energía más grande de la China occidental y es responsable de suministrar energía a la red eléctrica del Noroeste.
la central hidroeléctrica Longyangxia pertenece a China Power Invesment Corp. (CPIC), una de las cinco más grandes del estado de China, de propiedad de las generadores de energía
Nagarjuna Sagar Dam es la presa más grande construida en la India, ubicada entre las ciudades de Hyderabad y Guntur de Andhra Pradesh. Se encuentra ubicada en el distrito de Guntur de Andhra Pradesh. Está construida sobre el río Krishna. Es una de los primeros hidro-proyectos de electricidad de la India.
La presa de Nagarjunasagar, que se completó en 1966, es de 124 metros de altura y 1 km de largo, y tiene 26 puertas de cresta. Situada a una distancia de 150 km de Hyderabad, Nagarjunasagar es una represa de irrigación en el río Krishna,. Esta es la más alta y la mayor represa de mampostería en el mundo [cita requerida]. Se crea el tercer lago artificial mas grande del el mundo [cita requerida]. Aparte de esto, restos de la civilización budista que data del siglo 3, se ven en una isla llamada Nagarjunakonda situado en medio del embalse. Estas reliquias de civilización budista encontrado durante las excavaciones Mahachaitya dio a conocer lo mas grande, y lo más sagrado de los estupas. Una inscripción en caracteres Estados brahmi que las reliquias sagradas del Señor Buda se encuentran dentro de la Mahachaitya.
La presa de Vajont fue construida el año 1961 bajo el Monte Toc, 100 kilómetros al norte de Venecia, en la provincia de Pordenone, Italia. Era una de las presas más altas del mundo, con 262 metros de altura, 27 metros de grosor en la base y 3,4 metros en la cima.
Se creía que se conocía totalmente la geología del desfiladero, incluidos los antiguos deslizamientos, y que era suficientemente estable. Sin embargo se percibieron cambios en la roca durante el proceso de llenado de la presa y hubo un deslizamiento de cierta importancia de unos 700.000 m³ de rocas el 4 de noviembre de 1960. Dicho deslizamiento se produjo también en la ladera que mira hacia el norte del Monte Toc, de 1.921 m sobre el nivel del mar, es decir, en el mismo lugar donde tuvo lugar la catástrofe posterior. Además, en la investigación y juicios posteriores a la catástrofe de 1963 se demostró que se ocultaron algunos datos e información importante con el fin de seguir adelante con el proyecto original.
Como respuesta el nivel del agua detrás de la presa fue cuidadosamente reducido y el depósito permitió rellenarlo lentamente bajo un monitorizado control; los cálculos mostraron que un fallo catastrófico era improbable y que la ladera del valle podía ser estabilizada con el paso del tiempo de ese modo. Así, el depósito fue llenado y vaciado tres veces.
El día 9 de octubre de 1963 la combinación del tercer rellenado del depósito produjo un gigantesco deslizamiento de unos 260 millones de metros cúbicos de bosque, tierra y roca, que cayeron en el depósito a unos 80 km por hora. El agua desplazada resultante produjo que 50 millones de metros cúbicos de agua sobrepasasen la presa en una ola de 250 metros de altura. A pesar de eso, la estructura de la presa no recibió daños importantes —tan sólo hubo que limpiar los metros superiores de la presa, pero el resto permaneció intacto. Sin embargo, el megatsunami consecuencia del deslizamiento destruyó totalmente el pueblo de Longarone y las pequeñas villas de Pirago, Rivalta, Villanova y Faè, matando a unas 1.450 personas. Varios pequeños pueblos del territorio de Erto y Casso y el pueblo de Codissago, cerca de Castellavazzo, sufrieron daños de importancia. Unas 2.000 personas (algunas fuentes indican que fueron 1.909) fallecieron.
Los destrozos fueron producidos exclusivamente por el desplazamiento de aire al explotar la ola en los pueblos colindantes.
La presa permanece en pie todavía, a pesar de que no produce energía hidroeléctrica.
El Cajón es una Presa hidroeléctrica en Río Grande de Santiago en el estado mexicano de Nayarit. Se terminó en un período de construcción de 54 meses comenzando en el 2003 y terminando en junio del 2007. Su construcción costó 800 millones de dólares. Mide 640 m (2,100 pies) de largo y 178 m (584 pies) de alto. El depósito contiene 28,3 millones de metros cúbicos de agua, y los generadores son capaces de producir 750 megavatios de electricidad lo que serían 7,5 millones de bombillas de 100 vatios. La presa es operada por el Comisión Federal de Electricidad, la empresa estatal de electricidad mexicana, conocida también como "CFE".
Datos tecnicos
• la creación de 10 mil empleos directos e indirectos
• la mejora de caminos de acceso que benefician a 20 mil habitantes pertenecientes a 40 comunidades.
• Habrá al año 1.228 gigavatios de electricidad, que es 1,5 veces el equivalente al consumo anual de electricidad de Nayarit.
• Cada año, se ahorran 2 millones de barriles de petróleo.
• Un beneficio económico de 2 mil millones de pesos. Un aumento en la generación de energía de la estación Hidroeléctrica Aguamilpa, debido a la regulación del río Santiago y sus afluentes en la cuenca, así como la diversificación de las fuentes
Desarrollo de la Obra
En el mes de Marzo de 1985 se dio comienzo a los trabajos de construcción de la obra civil de este gran complejo, siendo el mayor emprendimiento iniciado por, entonces, HIDRONOR.
Dos años mas tarde, en enero del año 1987, se realizo el desvió del Rió Limay haciéndolo discurrir por canal contiguo al actual aliviadero.
El desarrollo de la Obra demando la participación de 3.800 profesionales, técnicos y obreros y genero una población semiestable de 9.000 habitantes en el año 1990.
Presa:
Es de gravedad, construida en hormigón convencional y de sección transversal trapecial. Su eje se extiende desde la margen izquierda en dirección perpendicular hacia el centro del cauce, girando luego suavemente hasta encontrar el estribo en margen derecha, formando un embalse de 292 km2.
Esta impotente presa alcanza 170 m de altura desde su fundación en la roca sana y demando 3.600.000 m3 de hormigón.
El llenado del embalse motivo la ejecución de importantes obras como la reubicación de las rutas Nº 40 y 237 y la construcción de puentes carreteros sobre los ríos Collon Cura y Pichi Picun Leufú.
Además se debió relocalizar la Colonia Paso Flores, en la Provincia de Rió Negro, y el asentamiento indígena de Pilquiniyeu del Limay.
CENTRAL HIDROELECTRICA
Ubicada al pie de la presa, la central aloja las maquinas, posee una área de montaje, especialmente concebida y adosada a ella se encuentra sobre margen este un edificio anexo donde se han instalado la sala de control y las oficinas de la presa.
La central alberga 4 turbinas, las correspondientes generadores, un banco de transformadores para cada generador y equipos de maniobra, control y auxiliares.
Las turbinas son d reacción de eje vertical tipo Francis con cámara espiral de chapa de acero y tubo de aspiración acomodado.
Los generadores, de 350 MW cada uno, están asociados a bancos de tres transformadores monofásicos conectados mediante interruptores a un sistema de doble barra blindado y aislado.
La concepción de la obra ha previsto una futura ampliación en la Central mediante la instalación de las maquinas adicionales con ubicación en margen oeste en el canal resultante de las obras de desvío inicial del río.
La descarga de la central se efectúa por un canal de retribución, revestido y en contra pendiente de 100 metros de largo y 112 metros de ancho.
El Pantano de Itoiz es una obra hidráulica situada en Navarra (España) en las proximidades de la Villa de Aoiz entre los valles navarros de Arce y Lónguida; toma su nombre de uno de los pueblos que inunda. Tiene 122 m de altura sobre los cimientos y 111 m sobre el lecho del río. Su anchura de coronación es de 525 m de anchura y la superficie de embalse es de 1.100 ha.
Es el mayor pantano del territorio de Navarra.
Su construcción fue y sigue siendo hoy día motivo de polémica
Su construcción se completa con el "Canal de Navarra" que a su finalización sería una infraestructura de 177 kilómetros que transportaría agua al sur de la Comunidad Foral
Su polémica se origina desde el inicio de su construcción al afectar a tres enclaves calificados como reservas naturales (Txintxurrenea, Gaztelu e Iñarbe), con sus respectivas bandas de protección y dos Z.E.P.A.s (Zona de Especial Protección de Aves) creadas por la Comunidad Económica Europea además se cuestionan como incorrectos o inapropiados los usos antes citados [4] [5].
En relación al impacto ambiental, resumidamente se significa que, el Gobierno de Navarra en su día creó una Ley, que protegía esos espacios naturales, posteriormente aprobó una ley que ampliaba la protección de esas zonas (Ley Foral 6/1987) creando una banda de protección que rodeaba las reservas, cuando se estaba proyectando el pantano que pasaba justo por mitad de ellas.
El coste de la obra ascendió a 165,59 millones de euros, un 68% más de lo presupuestado (para dicho cálculo se cifra en 9 millones de euros el coste del sabotaje realizado por un grupo de opositores ("Solidari@s con Itoiz" [14]) en el mes de abril de 1996, que además protagonizaron protestas a nivel internacional.
Actualmente diversos grupos ecologistas y sociales continúan su oposición al pantano que ya está construido alegando básicamente que, rechazando los informes geológicos oficiales, la ladera puede sufrir un desprendimiento y son perceptibles terremotos periódicos en la zona, basando sus manifestaciones en informes técnicos que contradicen a los anteriores; niegan la necesidad de la obra para Navarra, considerando que, en su caso, existirían otras posibilidades de actuación mucho menos costosas y ecológicas, dado que, por ejemplo, en muchas partes de la zona seca de Navarra se continúa regando "por inundación" y no se utilizan técnicas como el riego "por goteo" o "por aspersión".
Oficialmente, se ha reconocido un seísmo el 18/9/04 de 4,6 grados en la escala Richter (superior, según esa escala, a la explosión de una bomba atómica de baja potencia) coincidiendo con el llenado del pantano; el Instituto Jaume Almera contabilizó hasta 365 movimientos sísmicos en la zona entre septiembre y diciembre de 2004, mientras que el Instituto Geográfico Nacional registró hasta 240 terremotos en la zona entre marzo de 2004 y abril de 2005.
La presa de Monticello Dam, situada en California, es sin duda una de las presas más impresionantes que se han construido, ya que su caída de agua es especial, es un agujero en mitad de la presa.
Pero antes de comentar su aspecto, veamos algunos de sus características técnicas, esta presa fue construida entre los años 1953 y 1957 en california
Con una estructura de 93 metros de altura y con una capacidad para 249,000 m³ de agua. La planta eléctrica situada en dicha presa consta de tres generadores de energía hidráulica.
Pero lo más llamativo de la presa es como he mencionado antes es la originalidad de la estructura, ya que, para recoger el agua y conducirla a los generadores, se utiliza un agujero a modo de desagüe gigante
La madre de todos los embudos es el desagüe de la represa de Monticello, ubicado en Napa County, California, Estados Unidos. Link a Google Maps. De unos 20m de diametro. Con un promedio de desague 1370 m³ por segundo.
Fue levantado junto con la presa entre los años 1953 y 1957. La boca del sumidero se eleva hasta la altura en que el nivel del agua empezaría a ser peligroso, de modo que cuando se sobrepasa el límite, el líquido sobrante cae por su propio peso hacia el interior.
El Superdesagüe está fabricado en hormigón y tiene más de 200 metros de longitud; comienza en la boca a nivel ‘superficial’ y recorre el interior de la presa hasta salir por el exterior a través del dique de contención
Por razones más que evidentes, nadar cerca del sumidero está absolutamente prohibido. Hay numerosas boyas que advierten a los bañistas del peligro que supondría ser absorbidos por él.
Durante los meses secos, cuando el nivel del lago Berryessa está mas bajo, algunos skaters y ciclistas acostumbran a visitar la salida horizontal del sumidero. Sin el peligro del agua, el enorme tubo se convierte en un espectacular “half-pipe” donde practicar sus acrobacias
