Represa de Salto Segredo
La Represa Governador Ney Aminthas de Barros Braga o Salto Segredo, está ubicada sobre el río Iguazú, entre las ciudades de Foz do Jordāo y Mangueirinha, estado de Paraná, Brasil.
La central posee una potencia total instalada de 1.260 MW, distribuida entre 4 turbinas tipo Francis. La presa tiene una longitud de 705 metros y 145 metros de altura y el embalse ocupa una superficie de 82 km² con una cota máxima de 607 msnm.
Construido en 1966, el embalse de Mequinenza embalsa el curso del Ebro hasta la localidad de Caspe en una superficie de 7.540 ha, siendo el mayor embalse de Aragón. Su volumen alcanza los 1.530 hm3, dedicándose a la producción de energía eléctrica. Tiene una anchura media de 600 m y su profundidad llega a superar los 60 m. La presa, de 81 m de altura, se apoya en las estribaciones calizas de las sierra de Montenegre y de La Huerta en el término de Mequinenza
La construcción de la presa de Mequinenza, por concesión a la empresa ENHER del aprovechamiento hidroeléctrico integral de un tramo del río Ebro en 1955, dio origen a este gran embalse cuya longitud es de unos 110 km y posee unas "costas interiores" de alrededor de 500 km. La lámina de agua en la cota máxima es de 121 m. Se embalsó por primera vez en diciembre de 1965 cuando se inundaron 3.500 ha de huerta. Se tuvo que demoler la población de Mequinenza, provocando la construcción de un pueblo nuevo, así como la marcha de centenares de personas principalmente a Barcelona y Zaragoza.
La Represa Salto Santiago, está ubicada sobre el río Iguazú, en el municipio de Saudade do Iguaçu, estado de Paraná, Brasil, a 40 km de la ciudad de Laranjeiras do Sul.
La central posee una potencia total instalada de 1.420 MW, distribuida entre 4 turbinas tipo Francis, que entraron en operación paulatinamente entre 1980 y 1982. La presa tiene una longitud de 1.400 metros y 80 metros de altura, el embalse posee una superficie de 208 km².

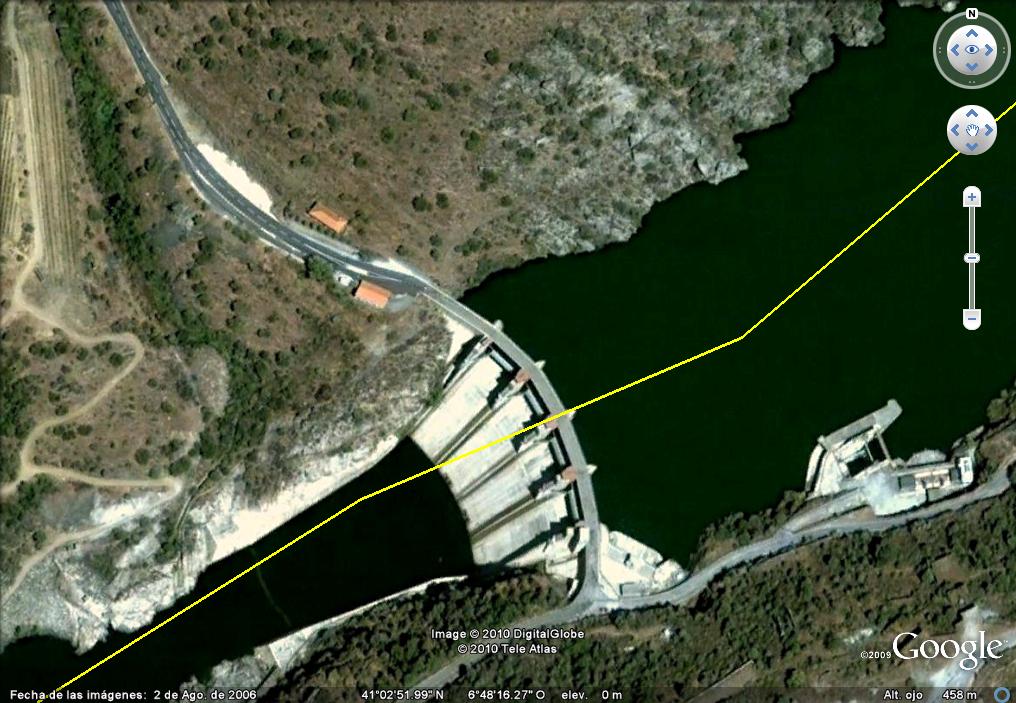

La presa de Saucelle o Salto de Saucelle constituye una de las obras de ingeniería más impresionantes de las que se pueden ver en toda Europa. Está ubicada en el curso medio del río Duero, en el tramo en el que dicho río hace de frontera natural entre España y Portugal, a 8 km del municipio del que recibe su nombre: Saucelle, en la provincia de Salamanca, Comunidad Autónoma de Castilla y León, España.
Se ubica en la zona conocida como Arribes del Duero, un profundo cañón que el río Duero ha labrado sobre la penillanura zamorano-salmantina, con desniveles que en algunas secciones superan los 400 m.
Forma parte del sistema hidroeléctrico conocido como Saltos del Duero, al que pertenecen también las presas de Aldeadávila, Almendra, Castro, Ricobayo y Villalcampo. También forman parte de este proyecto hidroeléctrico las presas portugüesas de Bemposta, Miranda y Picote.
Dedico a India este KMZ de la presa de Tucurui en el rio Tocantins ,Brasil,su información me ha ayudado a encontrar la cuarta central hidtoelectrica mayor del mundo por potencia instalada.
Gracias India, un saludo amiga.
Central hidroeléctrica de Tucurui, en el municipio de Tucurui (Pará), a 400 km de la ciudad de Belém. Construida entre 1976-84, es la 4ª central hidroeléctrica del mundo por potencia instalada, con 8.370 Mw. La presa tiene 11 km de largo, una altura de 106 m, y un volumen de 45.800 hm³. El lago formado tiene una superficie de 2 430 km2. La presa es la mayor del mundo por capacidad de descarga, con 120.000 m3/s.[
Central hidroeléctrica de Luiz Eduardo Magalhães, construida en 1998-2002, en el municipio de Lajeado (Tocantins), con 902,5 Mw. Tiene un lago de 630 km2, un dique de 2,1 km de largo y una altura de 74 m.
Situada en el interior de Dalmacia, entre las localidades de Sinj y Vrlika.
El 23 de enero de 1993, la presa de Peruca se hizo famosa
en todo el mundo y entró en medios de comunicación mundiales. Ese día, a las 10:48 de la mañana, la presa fue volada por el ejército yugoslavo. Fue muy dañada, pero no destruida. La presa fue destruida intencionalmente durante la Guerra Croata de Independencia. Cuando las fuerzas serbias la minaron, todas las comunidades croatas de la costa estaban en gran peligro de ser inundadas por las aguas del lago Peruca. ,Gracias a Mark Nicholas Gray (Major en la Marina Real Británica) que impidió el desastre de la presa Levantó el canal aliviadero y reducio el nivel de agua en el lago. Esto evitó el colapso total de la presa y los ingenieros fueron rápidamente capaz de mantener la integridad de la obra, una vez las 30 toneladas de explosivos fueron detonados con la intención de matar a miles de civiles croatas.
Situada en el interior de Dalmacia, entre las localidades de Sinj y Vrlika.
El 23 de enero de 1993, la presa de Peruca se hizo famosa
en todo el mundo y entró en medios de comunicación mundiales. Ese día, a las 10:48 de la mañana, la presa fue volada por el ejército yugoslavo. Fue muy dañada, pero no destruida. La presa fue destruida intencionalmente durante la Guerra Croata de Independencia. Cuando las fuerzas serbias la minaron, todas las comunidades croatas de la costa estaban en gran peligro de ser inundadas por las aguas del lago Peruca. ,Gracias a Mark Nicholas Gray (Major en la Marina Real Británica) que impidió el desastre de la presa Levantó el canal aliviadero y reducio el nivel de agua en el lago. Esto evitó el colapso total de la presa y los ingenieros fueron rápidamente capaz de mantener la integridad de la obra, una vez las 30 toneladas de explosivos fueron detonados con la intención de matar a miles de civiles croatas.
Sierra de Mesa es una gran represa en el Río Tocantins en Brasil. Su central hidroeléctrica se utiliza para generar electricidad.
El lago artificial (Lago de Serra da Mesa) está situado en el norte de Municipio de Minaçu del Estado de Goiás. la zona de agua de 1784 kilómetros cuadrados de la reserva es laquinta más grande de Brasil
El cierre es una presa de 154 m de altura
La central hidroeléctrica está equipada con tres turbinas Francis, con 425 MW (según otras fuentes, 3 * 431 MW). La altura es de 127 m hidráulica y el flujo normal de 400 m³ / s.
Hola jotab , nos estás poniendo todas las represas sobre el río Tocantins gracias
En la zona de la última encontré un cartel que prohibe nuestro acceso
Me falta una del Tocantis,pero todavia no he recopilado información,cuando la tenga la bajare,un saludo.
Es un poco chocante que la prohibición,si quieren proteger la tierra indigena,porque les les ha construido un macroembalse que que ha agnegado esa tierra.....
Hola jotab, no creo que el gobierno estatal o federal brasilero desconozca los derechos de los pueblos indígenas, aunque a nuestros ojos pueda parecer lo contrario. Personalmente prefiero ver la porción necesaria del bosque tropical amazónico bajo agua en un proyecto hidroeléctrico a verlo quemado y arrasada en función de avance agrícola o encontrar en él, una planta de energía nuclear. Si bien siempre una represa provoca un gran cambio ambiental el agua siempre es fuente de vida, de alimentos y en este caso de servicios. Por lo tanto, para mi parte está aprobada, y más si ya está en marcha.
El Complejo Hidroeléctrico cuenta con una capacidad instalada de 1.328 MW, comprende la central de El Chocón y la Central Arroyito. El conjunto representa una capacidad de generación media anual de 3.600 GW hora, lo que equivale aproximadamente al 5% de la generación del Sistema Argentino de Interconexión.
Esta ubicado en la región denominada Comahue, formado por las provincias argentinas de Río Negro, Neuquén y la parte sur de las provincias de Buenos Aires y La Pampa.
La Central El Chocón se encuentra sobre el río Limay, a 80 km aguas arriba de su confluencia con el río Neuquén.
Arroyito es el dique compensador de El Chocón y está emplazado sobre el mismo río, 25 km aguas abajo
El Chocón
La obra El Chocón está compuesta por una Central Hidroeléctrica, una Presa de material granular y núcleo impermeable, un Vertedero con 4 compuertas radicales, una Obra de Tomas y Tuberías Forzadas.
La central hidroeléctrica, ubicada en la margen izquierda del río, inmediatamente aguas debajo de la Presa, cuenta con seis grupos generadores de una potencia total de 1.200 MW.
Aguas arriba de la sala máquinas se ubican los tres Bancos Monofásicos de Transformadores Principales y los pórticos de salida de las líneas de transmisión de 500 KV que vinculan la central con el Sistema Argentino de Interconexión.
Aguas debajo se sitúan la galería de refrigeración de máquinas, y en un nivel superior, la Sala de Supervisión con el equipamiento necesario para el mando automático de las unidades generadoras.
El embalse ocupa una superficie aproximada del valle del río Limay de 830 Km2 y contiene un volumen total de agua de 20.000 Hm3. Su longitud máxima es de 68 Km y el ancho de 20 Km, la profundidad máxima de 64 m, la media de 24 m y la longitud de costa de aproximadamente 565 Km.
La presa tiene una longitud de coronamiento de 2.540 m y una altura máxima sobre la fundación de 86 m en la sección del lecho del río, la cual abarca 900 m de longitud. El estribo derecho es el más alto y en él se encuentra el Vertedero. La capacidad de evacuación máxima es de 8.000 m3/s, a través de 4 compuertas radiales.
