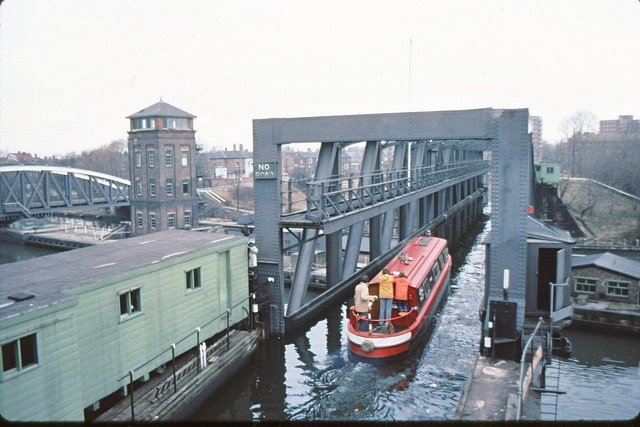

Acueducto Navegable de Barton Swing, Manchester (Inglaterra)
El acueducto de swing de Barton es un acueducto navegable móvil, osea es un PUENTE NAVEGABLE GIRATORIO, situado en Barton upon Irwell , Greater Manchester , Inglaterra.
Lleva el Canal de Bridgewater a través del Canal de la Nave de Manchester .
La acción de balanceo permite que las embarcaciones grandes que usan el canal de la nave pasen por debajo y las embarcaciones más pequeñas, tanto las barcas estrechas como las barcazas de haz ancho, puedan cruzar la parte superior.
El acueducto, el primer y único acueducto columpio en el mundo, es un grado II * edificio protegido , y se considera una importante hazaña de estilo victoriano .
Diseñado por Sir Edward Leader Williams y construido por Andrew Handyside y Company of Derby , el puente giratorio se abrió en 1894 y se mantiene en uso regular.
Los trabajos de construcción comenzaron en 1890, con la demolición de una escuela católica romana en la orilla sur del canal de navegación. La escala de la operación significó que el curso del río Irwell tuvo que desviarse temporalmente alrededor del sitio, para que la isla central pudiera construirse en tierra firme.
El acueducto es un puente giratorio.
Cuando está cerrado, permite que el tráfico del canal pase a lo largo del Canal Bridgewater.
Cuando los grandes buques deben pasar a lo largo del canal de la nave por debajo, el canal de hierro de 1.450 toneladas (1.430 toneladas largas; 1.600 toneladas cortas) y 330 pies (100 m) de hierro se gira 90 grados en un pivote montado en una pequeña isla especialmente diseñada.
Las puertas en cada extremo del canal retienen alrededor de 800 toneladas de agua; Puertas adicionales en cada banco retienen agua en sus tramos adyacentes del canal.
El acueducto originalmente tenía un camino de sirga suspendido a lo largo de su longitud, aproximadamente 9 pies (2,7 m) por encima del nivel del agua del Canal Bridgewater, que ahora se ha eliminado.
La estructura es adyacente y, aguas arriba de Barton Road Swing Bridge .
Ambos puentes son operados desde una torre de control de ladrillos en una isla en el centro del canal del barco.
Cuando está en la posición abierta, el acueducto y el puente de la carretera se alinean a lo largo de la isla, lo que permite a los barcos atravesar cada lado.
Para evitar el riesgo de colisión, el acueducto se abre media hora antes de que pase el tránsito por el Canal de Manchester.
Fuente: Wikipedia
Sino pueden ver el video de arriba aca les dejo otro link:
Acueducto Navegable de Barton Swing es un puente canal y también puente giratorio fue el PRIMERO EN SU ESTILO.
Y PARA MI ES UNA OBRA DE MAGNIFICA DE LA INGENIERIA Y SE CONTRUYO HACE MUCHOS AÑOS Y TODAVIA PERDURA... La verdad unos genios lo que hicieron este puente canal!!!!
_________________ Me encanta investigar y aprender todos los dias algo nuevo!!!
Acueducto Navegable de Gouwe, Waddinxveen (Holanda)
El acueducto navegable Gouwe es un acueducto que el tráfico de la autopista A12 del Gouwe cruza libremente por debajo del canal.
Esta obra de arte se encuentra al oeste de Gouda , justo antes de la conexión de la A20 y la A12 en el municipio de Waddinxveen .
El acueducto se abrió al tráfico el 6 de octubre de 1981 .
El puente viejo que se encuentra al lado era un gran cuello de botella debido a la ausencia de un carril guía central, las calles eran estrechas y había muy poco espacio de inserción para la dirección de Rotterdam.
Por esta razón, la velocidad máxima se limitó a 70 kilómetros por hora.
El canal Gouwe es relativamente estrecho, pero es usado por muchos barcos para transportas envíos.
Las dimensiones fueron determinadas por la presión del agua sobre el puente y las multitudes en la carretera.
Para poder enfrentar el ajetreo y el bullicio futuro en la carretera, se ha construido una carretera de 2 x 4 carriles que incluye un carril de vuelo.
La longitud final del acueducto se ha convertido en 46 metros, de pared a pared.
La longitud del túnel del automóvil fue creada por las condiciones de que la pendiente de las rampas no debería ser más de 1:40 (4.36%) y que la altura libre en el túnel debería ser de al menos 4 metros 50.
Esto ha resultado en un contenedor con una longitud total de 699 metros, 70 metros debajo del acueducto.
Fuente: Wikipedia
Sino pueden ver el video de arriba aca les dejo otro link:
La foto del yate cruzando por encima de la autopista es impactante.
Para que te impacte un poco mas tengo un video de eso mira:
Pero a mi lo que sorprendio es que en un tramo corto de terreno, hay varios puentes y de varios tipos uno puente de elevación vertical un poco mas aca el puente levadizo y un poco mas aca el PUENTE CANAL O ACUEDUCTO NAVEGABLE el que yo publique.....
_________________ Me encanta investigar y aprender todos los dias algo nuevo!!!
Naviducto Navegable de Krabbersgat, Enkhuizen (Holanda)
El Naviducto Krabbersgat es el primer naviducto navegable del mundo, un acueducto donde se encuentra una esclusa en el curso de agua .
Fue inaugurado en 2003 en Enkhuizen .
La esclusa y el acueducto se encuentran en la provincia de Flevoland .
Debido a que la conexión entre Markermeer e IJsselmeer solo se podía hacer por medio de una cerradura, se eligió la solución especial para un naviducto; un acueducto en un pólder ajardinado, donde la carretera pasa por debajo de la doble cerradura. Los autos cruzan el naviducto.
Las esclusas tienen una longitud de 125 metros, una anchura de 12,5 metros y una profundidad de umbral de -4,50 metros.
El naviducto ha sido construido en un pólder especialmente construido . Para evitar inundaciones, el nivel de agua subterránea en el pólder se ha reducido a -12.00 metros NAP. El pólder tiene forma de diamante con una longitud de 500 metros y un ancho de 160 metros y se forma al convertir las placas en la capa de arcilla Eem a -25 metros NAP.
El dique del pólder sube hasta los 6 metros NAP. Un extenso sistema de drenaje y purificación garantiza un buen drenaje del agua cuando hay mucha precipitación .
Al igual que el pólder, el naviducto está basado en acero . Para esto, el paquete de suelo existente se dragó a una profundidad de -11.50 metros NAP y se reemplazó por un paquete de arena.
Esto con el fin de garantizar suficiente rigidez en el suelo y para evitar asentamientos extremos.
Cada cámara de bloqueo consta de siete segmentos: un elemento central, cuatro elementos de bloqueo y dos elementos de cabeza.
La cabeza y los elementos centrales están unidos entre sí, el resto se construye por separado.
Debido a que las cerraduras no están construidas en el país, sino que están libres en el aire, deben hacerse bien herméticas.
Las puertas de bloqueo de acero son del tipo de puertas basculantes, que pueden bloquear hasta 1 metro y girar a 3,2 metros.
Fuente: Wikipedia
Sino pueden ver el video de arriba aca les dejo otro link:
Acueducto Navegable de Veluwemeer, Harderwijk (Holanda)
El acueducto Veluwemeer es un acueducto navegable sobre la carretera N302, cerca de Harderwijk, en el este de Países Bajos.
Se encuentra bajo una pequeña parte del lago Veluwemeer y, al mismo tiempo, conecta la parte continental de Países Bajos con Flevoland, la mayor isla artificial del mundo.
El acueducto, que fue abierto al tráfico en 2.002
En el acueducto hay una carretera para el tráfico de automóviles con un carril por dirección, una vía paralela para el transporte público y un tráfico lento y una ruta para bicicletas en ambas direcciones.
Tiene 25 metros de largo, 19 de ancho y una profundidad de 3 metros que permiten a las pequeñas embarcaciones pasar a través.
Por debajo, alrededor de 28.000 vehículos pasan todos los días.
A ambos lados del acueducto hay construidos senderos para que quien quiera pueda disfrutar de las vistas.
Fuente: Wikipedia
Sino pueden ver el video de arriba aca les dejo otro link:
Acueducto Navegable de Langdeel, Zuiderburen (Holanda)
El acueducto Navegable Langdeel (oficialmente, Frisian : Akwadukt Langdeel ) es un acueducto en la N31 (Wâldwei) al sur de Leeuwarden, cerca del distrito de Zuiderburen . Para esto, el canal de Langdeel se desvió un poco hacia el oeste.
De 2004 a 2008, el consorcio de construcción Wâldwei trabajó en el acueducto.
El 27 de julio de 2007 se usó el acueducto naveglable de Langdeel para embarcaciones de recreo.
El acueducto es parte de la ruta del mástil de Staande desde IJsselmeer hasta el mar de Wadden.
El envío comercial debe hacer uso del puente Fonejacht .
En octubre de 2007 se abrió el acueducto con 2x2 carriles para el tráfico de automóviles.
Desde el 18 de marzo de 2013 hasta principios de junio de 2013, se realizaron reparaciones en el concreto del tanque del acueducto.
Para llevar a cabo esto, el tanque del acueducto se levantó 4 mm hacia arriba con la ayuda de una construcción de barrena en el lado sur.
La N31, una autopista en Frisia, la parte norte de los Países Bajos tenía que ser mejorada. Al mismo tiempo, el Cliente quería que el puente existente fuera reemplazado por un acueducto. El contrato DBFM se adjudicó al consorcio Waldwei.com, compuesto por Dura Vermeer, BAM y Ballast Nedam.
En la ubicación del acueducto, el N31 debía colocarse debajo del nivel freático. En lugar de la solución habitual que consiste en una pila de láminas cofferdam con hormigón bajo el agua y pilas de tensión, se diseñó un pólder artificial. El pólder se crea sumergiendo una gran membrana impermeable en un estanque previamente excavado. La membrana es lastrada con arena para mantenerla abajo. Dentro del pólder se puede bajar el nivel freático.
El acueducto en sí consiste en un canal de concreto que está sostenido por tres pilares intermedios y dos pilares en cimientos poco profundos. Los cimientos apilados no son posibles debido a la presencia de la membrana.
Fuente: Wikipedia
Sino pueden ver el video de arriba aca les dejo otro link:
Otras grandes obras de la ingeniería y tengo varias mas!!!
Yo ya busque varios puentes canales o acueducto navegables, pero a medida que publico un comentario aquí, van apareciendo otros y tengo que seguir investigando.
No paro, gracias a este foro ya aprendi un poco de aleman y de holandes...
_________________ Me encanta investigar y aprender todos los dias algo nuevo!!!
Se nota la necesidad de los holandeses de cruzar tanta charca. A veces por arriba y otras por abajo.
Gracias por las aportaciones, Gally.
Si tal cual estos holandeses donde habia agua, rellenan con tierra y arena y así se van expandiendo en territorio y después para unir isla con islas hace de todo tipo de puentes, pero sus CANALES DE AGUA SON SAGRADOS...
_________________ Me encanta investigar y aprender todos los dias algo nuevo!!!
Acueducto Navegable de Edstone, Stratford-upon-Avon (Inglaterra)
Un impresionante acueducto navegable, con un canal de hierro fundido apoyado en muelles de ladrillo, que esta situado en el canal de Stratford-on-Avon, cerca de Bearley, al oeste de Stratford-upon-Avon (Inglaterra).
Edstone es el acueducto del canal más largo de Inglaterra y el segundo más largo de Gran Bretaña. Atraviesa una carretera secundaria, el antiguo ferrocarril de Birmingham y North Warwickshire y también el rastro del antiguo ferrocarril de Alcester .
Una vez hubo una tubería desde el canal que permitía a las locomotoras extraer agua para llenar el tanque de la locomotora.
La longitud del canal de hierro es de 497 pies 6 pulg., Formada por catorce tramos de aproximadamente 34 pies. Los paneles de hierro fundido miden 14 pies 2 pulg. De largo.
El Acueducto de Edstone (o Bearley) es el más largo de los tres acueductos de hierro en una longitud de 4 millas (6 km) del Canal Stratford-upon-Avon en Warwickshire.
Estos acueductos tienen un diseño simple en comparación con el acueducto Pontcysyllte , más largo, alto y ancho . El canal se ensambla a partir de placas de hierro fundido rectangulares bridadas empernadas. Soporte adicional proporcionado por cerchas de hierro fundido asentadas en muelles de ladrillo. Por el contrario, las placas laterales de Pontcysyllte tienen forma de "voussoir", y los canales tienen un soporte adicional de arcos de hierro fundido.
La vía fluvial de Magdeburgo se encuentra al norte de Magdeburgo , en el distrito de Hohenwar, en la comunidad Möser . Es el cruce del Canal Mittelland sobre el Elba .
Los planes para la construcción del cruce de vías fluviales se remontan, al menos, a principios del siglo XX.
En 1905 comenzó la construcción del Canal Mittelland.
En 1938, se completó el elevador de barcos Rothensee .
El puente del canal y el Hohenwarthe de doble elevación también estaban en construcción. Los pilares , los cimientos del muelle y los cuatro arcos del puente del canal ya se completaron en gran medida cuando, en 1942, debido a la Segunda Guerra Mundial , se produjo una congelación de la construcción.
Después de la guerra, sin embargo, el proyecto no fue continuado por la RDA porque, por un lado, en una conexión este-oeste, no hubo gran interés y, por otro lado, la cantidad de material y mano de obra habría sido demasiado alta.
Durante más de 60 años, los estribos del puente se mantuvieron en ambas orillas del río. La demolición de las partes del puente viejo solo fue posible con gran esfuerzo, porque su solidez fue mucho mayor de lo esperado.
Después de la reunificación, nuevamente se hicieron esfuerzos para elevar el nivel del envío este a los niveles occidentales. Uno de los proyectos más grandes fue la extensión ya planificada de la conexión por vía fluvial desde Hannover a través de Magdeburgo hasta Berlín.
En 2003, el puente del canal de Magdeburgo sobre el Elba se completó con el proyecto de tráfico Unidad Alemana No. 17 .
El Lock Rothensee , construido en 2001, ha estado reemplazando el anticuado elevador de barcos desde entonces.
Longitud total: 918 m
Anchura del canal: 34 m
Profundidad del agua: 4.25 m
Claro máximo: 106 m
Separación: 90.00 x 6.25 m
Construido con: Cerca de 68.000 m³ de hormigón y 24.000 toneladas métricas de acero.
Fuente: Wikipedia
Sino pueden ver el video de arriba aca les dejo otro link:
Acueducto Navegable de Pontcysyllte, Wrexham (Gales)
Da vértigo.
A ver YO POR ESO DIGO que la gente de antes SON GENIOS y sobretodo los EUROPEOS... Porque crearon canales para pasar de de una punta de francia a la otra, y los holandeses y los belgas transportan todo el tiempo por sus canales.
MI SUEÑO ES PODER VIAJAR A EUROPA Y PODER VIAJAR CON UN BARQUITO POR LOS CANALES DE EUROPA....
_________________ Me encanta investigar y aprender todos los dias algo nuevo!!!
